Procedimiento para reflejar objetos del lado opuesto de un eje
|
Modo |
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Estándar
Duplicar
|
Espejo
|
Básico |
= |
Pasos para reflejar objetos del lado opuesto de un eje:
En una vista 2D o 3D, seleccione el(los) objeto(s) a reflejar.
Haga clic en la herramienta y el modo aplicable, dependiendo si el objeto original permanecerá en su lugar.
Haga clic para configurar el inicio de la línea de eje. A medida que arrastra el cursor para trazar el eje cartesiano, verá previsualizada la colocación del objeto reflejado. Haga clic nuevamente para configurar el fin de la línea.
(Se requiere el producto Design Suite) Objetos híbridos como paredes o columnas permanecerán perpendiculares al plano de capa activo cuando son reflejados. Si está reflejando un objeto híbrido, dibuje la línea de eje para que interseque el plano de capa activo a 90 grados.
El objeto o su duplicado se refleja del lado opuesto del plano creado por la proyección del eje cartesiano sobre el plano de trabajo.
Modo Estándar
Modo Duplicar

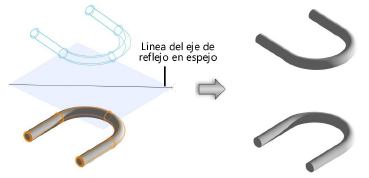

Los puntos finales del eje cartesiano de reflejo deben ocupar puntos diferentes en el plano de trabajo activo. El reflejo de objetos no funcionará en las vistas tridimensionales si los dos puntos son coincidentes en el plano activo.

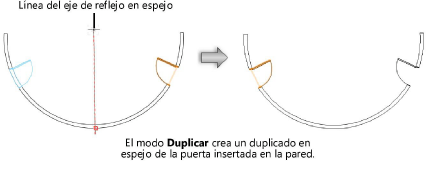

En caso de trabajar con objetos en paredes, el objeto reflejado queda puesto en la pared si hay espacio suficiente, pero solo en Design Suite.
