创建电缆布线图纸
|
命令 |
工作空间：路径 |
|
创建电缆布线图纸 |
Design Suite：娱乐 > ConnectCAD 文档 Spotlight：Spotlight > ConnectCAD 文档 ConnectCAD：ConnectCAD > 文档 |
电缆布线图纸是楼面平面图视图，其中概列了在落点之间的示意图电路所使用的路径。
电缆布线用弧线和“Home Run”表示，两种类型之间保持可自定义的平衡。两种图形样式表示电缆线路：
落点之间的弧线，通常表示短线路，或者
“Home Run”到指定的位置，以标记显示通往特定目标的电缆的数量和类型。
每条电缆线路都附有电缆数量和类型的注释电缆布线图纸被自动创建为图纸图层上的视口；请参阅创建图纸图层视口。视图可以呈现为在楼面平面图视口上的一个覆盖图。
要创建电缆布线图纸：
选择该命令。
如果尚未使用分析电缆路线命令分析电缆路线，则会自动进行分析，以验证每个电路是否存在路线。
“创建电缆布线图纸”对话框打开。
|
参数 |
说明 |
|
设计图层（源） |
选择有电缆路线网络的设计图层 |
|
图纸图层（目标）： |
选择将在其上创建电缆布线图纸的图纸图层，或选择“新建图纸图层”以创建图纸图层 |
|
视口名称 |
自动提供一个视口名称；如果需要，编辑该名称 |
|
电缆注释样式 |
拖动滑块选择“Home Run”指示符和弧线指示符之间的平衡。 如果其中一个起始或结束落点不可见，则总是对该电缆使用“Home Run”注释。 |

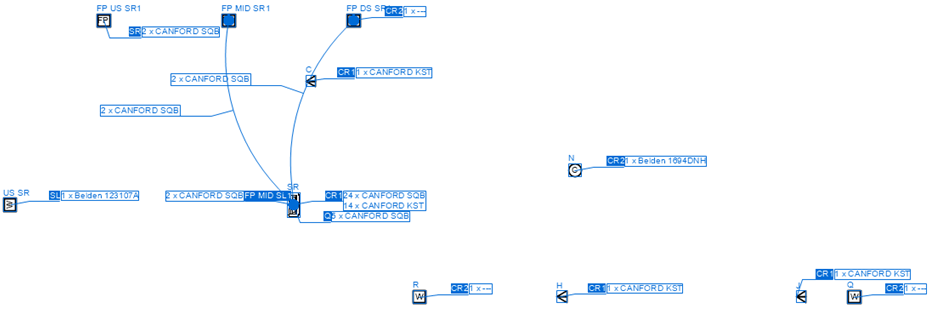

电缆布线图纸在指定的图纸图层上被创建为一个视口。每个落点都有一个带有其名称的标签。电缆布线用弧线和“Home Run”表示。电缆布线标签是在视口的注释图层上创建的，可以在该图层上对其进行编辑。
