创建立管图纸

命令

工作空间：路径

创建立管图纸

Design Suite：娱乐 > ConnectCAD 文档

Spotlight：Spotlight > ConnectCAD 文档

ConnectCAD：ConnectCAD > 文档

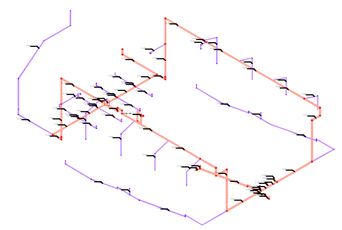

立管图向电工说明要安装哪些管道（电缆容器）以及安装位置。它可以被看作是电缆管道的地图，上面标注了设计师提供的管道大小和电缆信息。立管图被自动创建为图纸图层上的视口；请参阅创建图纸图层视口。

要创建立管图纸：

调整视图，以提供电缆路径的清晰图像。

选择该命令。

“创建立管图纸”对话框打开。指定立管图纸的目标图层、其视图以及电缆路径的注释方法。

参数	说明
图纸图层（目标）：	选择将在其上创建立管图纸的图纸图层，或选择“新建图纸图层”以创建图纸图层
视口名称	自动提供一个视口名称；如果需要，编辑该名称
视口视图	选择立管图纸的视图。默认情况下，当前视图被选中，因此它与您调整的初始视图匹配。
电缆路径注释	选择是自动或手动为电缆路径对象标注其容器大小或其他信息。您可能希望自动注释主视图，并手动阐明其他视图中的细节。
自动注释	自动在每个电缆路径对象上放置数据标记；数据标记可以稍后从视口的注释图层编辑
手动注释	通过选择数据标记工具自动打开视口的注释图层，准备进行电缆路径注释
不注释	不标注电缆路径

立管图视口被创建并放置在图纸图层上。

如果您手动注释电缆路径对象，则选择数据标记工具并打开视口的注释图层，以准备进行标记。

创建之后，可以从视口的注释图层编辑数据标记。请参阅为图纸图层视口创建注释和编辑数据标记。

数据标记中显示的容器大小信息来自“CC 电缆容器”记录格式（附加到电缆路径对象）中包含的“路径信息”记录。通过编辑记录格式来编辑列表；请参阅编辑记录格式定义。
