重新进行电路布线

模式

工具

工作空间：工具集

没有外接节点

显示外接节点

重新电路布线

Design Suite、Spotlight：ConnectCAD 示意图

ConnectCAD：示意图

可以为多个电路重新布线，以图形方式将它们与选定的电路对齐，如有需要，也可以将布线与选定的电路合并。电路不需要是相同的信号类型。

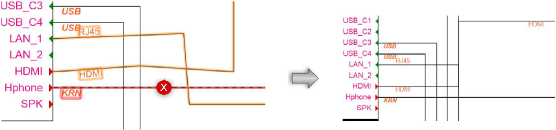

例如，可以通过使电路平行，或使它们沿特定电路的路线来清理绘图。也可以将一组电路转换为特定类型的电路（例如圆形多段线电路）、创建扇出型电路，以及清除多余的电路布线。

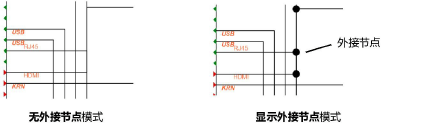

当作为“重新布线”的一部分的电路布线被合并时，它们可以显示“带”或“不带”外接节点，这些节点指示电路从总线分离到其连接插座的位置。

要使用重新进行电路布线工具，可以先选择电路，也可以先单击该工具，然后选择需要重新布线的电路。

要重新进行电路布线：

执行以下任一操作：

单击选择工具，然后选择一个或多个需要重新布线的电路。

单击重新进行电路布线工具，然后选择一个电路；按住 Shift 键可同时选择其他电路。

单击无外接节点模式或显示外接节点模式。将光标移到电路上时，高亮显示的电路就是选定电路将与之对齐的电路。

单击以对齐电路并重新布线。

单击并拖动高亮显示的参照电路以显示浮动数据条，然后指定总线电路之间的固定距离。
