转移设备特性

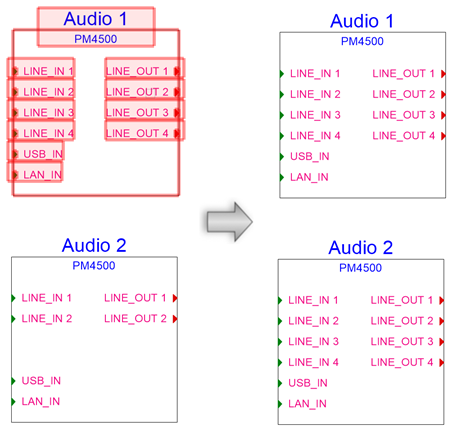

装置工具吸管模式将装置特性从一台装置转移到另一台装置。这很方便，例如，当有数百个具有相似品牌和型号的装置时，您需要为每个装置添加一个插座，或者更新装置特性或其图形。
插座参数在同名插座之间从源装置复制到目标装置。源中的新插座被添加到目标中；如果目标中有不在源中的插座，请在首选项中指定要执行的操作。
如果装置定义了关联的设备项，则装置的品牌、型号、物理数据和位置数据来自设备项；在这种情况下，这些参数不会转移到另一个装置。
|
模式 |
工具 |
工作空间：工具集 |
|
选取
应用
|
装置
|
Design Suite、Spotlight：ConnectCAD 示意图 ConnectCAD：示意图 |
要将设备特性从源设备转移到一个或多个目标设备：
单击该工具，然后单击工具栏上的设备工具首选项，打开“设备首选项”对话框，设置该工具的默认设置。请参阅设备首选项。
单击工具栏上的选取模式。
当光标工具悬停到其上方时，合格设备高亮显示。
单击源装置。
在工具栏上，模式自动切换到应用模式。
当光标工具悬停到其上方时，合格设备高亮显示。
在飞旋模式下使用选择工具一次选择一组多个设备。
单击目标设备或多选的目标设备。
设备特性的转移方式如下，具体取决于所选的首选项：
|
现状 |
结果 |
|
源和目标插座名称匹配 |
将源设备插座的参数复制到目标设备插座；目标设备插座移动到与源设备插座相同的位置（相对于设备本地源） |
|
目标设备中存在源设备中不存在的插座 |
如果在工具首选项中设置了该选项，则目标插座将被删除。如果在工具首选项中启用了该选项，则连接的电路也会与插座一起删除。 |
|
源设备包含目标设备中不存在的插座 |
此插座的副本将添加到目标设备。如果同一位置（相对于设备本地原点）存在另一个插座，则该位置将向下移动一个吸附栅格，直到找到自由空间。 |
此外：
如有必要，连接的电路会更新并调整其路径。
目标设备中的非插座配置文件组内容将替换为源设备内容的副本。
目标设备的对象属性和类设置为源设备的属性和类。
设备名称、标识和用户参数不会转移到目标设备。
