圆形滚子链

模式

工具

工作空间：工具集

滚子链 - 圆形

Design Suite、Architect、Spotlight：机器组件

Landmark：将工具添加到工作空间
（请参阅自定义工作空间）

多个滚子链工具在工具集上共享同一位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

要插入圆形滚子链：

单击“工具和模式”。

单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框打开。设置默认参数。参数可以稍后从“对象信息”面板编辑。

参数	说明
标准链编号（节距）	选择标准 ANSI 或 ISO 滚子链编号；提供节距以供参照
齿数（链轮）	输入关联链轮上的齿数
节径（参照）	显示基于节距值和齿数的节径

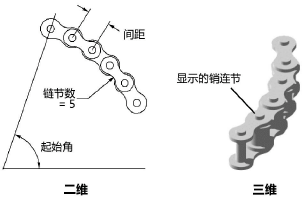

起始角	指定链条开始的角度
链节数	输入链条中的链节数；将在链条末端添加或删减这些链节
方向	选择顺时针或逆时针
以销链节开始	以销链节开始链条部分；否则将以滚子链节开始
显示销（仅限三维）	绘制销
在中央处放置坐标点	绘制带中央坐标点的滚子链
