线形滚子链

模式

工具

工作空间：工具集

用于创建单线的模式

滚子链 - 线形

Design Suite、Architect、Spotlight：机器组件

Landmark：将工具添加到工作空间
（请参阅自定义工作空间）

多个滚子链工具在工具集上共享同一位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。

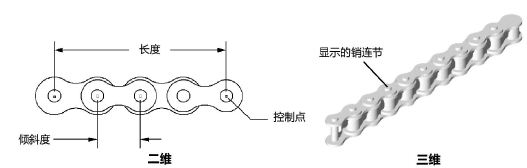

二维线形滚子链是线形对象，而三维线形滚子链是点对象。

要插入线形滚子链：

单击“工具和模式”。

单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框打开。设置默认参数。参数可以稍后从“对象信息”面板编辑。

参数	说明
标准链编号（节距）	选择标准 ANSI 或 ISO 滚子链编号；提供节距以供参照
长度（仅限二维）	通过在此处输入值或单击并拖动某个链条控制点，可以指定二维滚子链的长度；链节数将随着长度的增加而增加（取决于选定节距）
链节数	输入链节数；长度将会自动调整
以销链节开始	以销链节开始链条部分；否则将以滚子链节开始
显示销（仅限三维）	显示销
