一条参照线和一个对象之间的角度

模式	工具	工具集	快捷键
参照线和边	角度尺寸标注	尺寸标注/备注	。（句号）

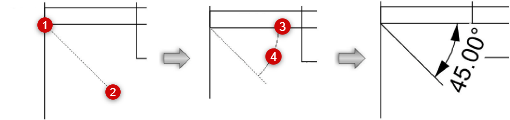

如要尺寸标注一条参照线和一个对象之间的角度：

单击“工具和模式”，然后选择一个标准（尺寸标注尺寸）和单位。

单击以设置参照线的起点。

将显示一个参照线预览。

再次单击以设置参照线的终点。

光标将变为手指形。

单击对象的边（即角）进行尺寸标注。

将显示一个角度尺寸标注预览。

要选择一个不同的角度 - 例如，跨越相反的方向 - 移动光标，直到预览显示所需的角度。

再次单击以绘制参照线并定义尺寸标注的角度。



角度尺寸标注

编辑尺寸标注
