编辑等高线标签

编辑标签位置

模式

工具

工具集

编辑场地模型标签位置

形状重调

基础

通常来讲，等高线标签会按定期间隔沿主等高线分布。有时不想这样，所以标签需要移动。如果选中某个场地模型，则重调形状工具有其他两种可用模式。这些模式允许等高线标签的重新定位、添加和移除。

务必于“场地模型设置”对话框中选定显示等高线标签和自定义标签放置。如果没有显示标签，系统会提示您显示标签。

要更改等高线标签的字体大小，从文本 > 大小菜单中设置大小。

要编辑等高线标签：

选择场地模型。

单击“工具和模式”。

场地模型等高线上的每个标签，都会显示一个控制点。

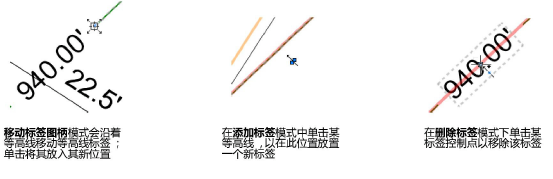

单击一种工具模式以移动、添加或删除标签图柄。

一次仅可编辑一个等高线标签。重调形状工具选取框模式对等高线标签的操作没有影响。请参阅重调对象的形状以获取更多信息。

如果场地模型此后有变化，则相对的标签位置会被保存，减少了再次重新定位它们的麻烦。

您可能希望一次控制一系列标签的位置（而不是一次调整一个标签），或者您可能希望向等高线添加更多等高线标签。可以沿着您绘制的多段线自动添加等高线标签。

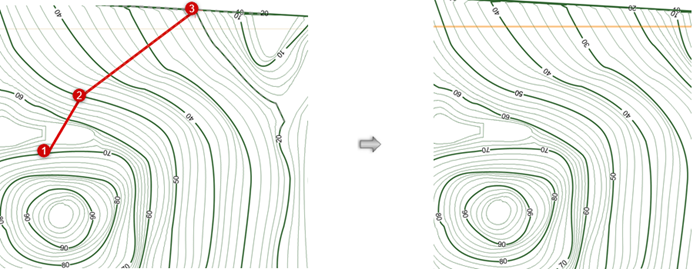

要沿着多段线添加等高线标签：

在俯视图/平面图中选择场地模型。

从“对象信息”面板单击添加等高线标签。

单击以开始绘制多段线。单击以设置线段的终点和下一线段的起点；双击以完成线条（请参阅创建多段线）。系统会在每个等高线交点处放置一个等高线标签。标签遵循场地模型设置的所有属性和单位设置，包括位置（平行于等高线或水平）。绘制的多段线在操作完成后不会被保留。
