设置场地模型图形特性

可指定场地模型的二维和三维图形显示特性，以获取所需的图形组件颜色和线条样式。此外，可指定标高和坡度分析使用的颜色，以及用于三维挖方和填方体积表示的颜色。可以在首次创建场地模型时设置这些图形特性，或者稍后通过访问“对象信息”面板中的设置来更改这些图形特性。

图形特性的更改不反映在“场地模型设置”对话框的“平面图预览”或“三维预览”中。

要设置场地模型图形特性：

创建新场地模型时，从“场地模型设置”对话框单击图形特性。要编辑当前的场地模型，从“对象信息”面板中单击场地模型设置，双击场地模型，或右键单击场地模型，然后从上下文菜单中选择编辑以打开“编辑场地模型”对话框。选择设置，单击确定，然后从“场地模型设置”对话框单击图形特性。

“图形特性”对话框打开。

对话框顶部提供了用于保存和应用设置的选项。请参阅使用已保存设置。

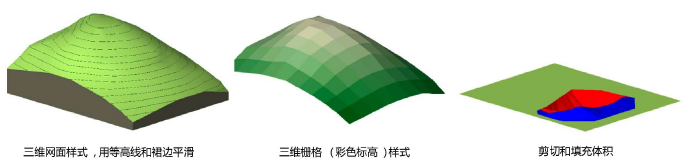

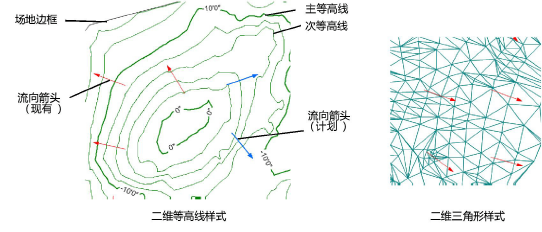

在“场地模型”选项卡上，可通过为所有组件选择类和颜色，并为特定组件选择线型、线宽以及某些组件的标记样式来完全自定义二维（现有和拟定的）及三维场地模型显示。双击线条以设置属性，或选择项目并单击编辑。

“属性”对话框打开。为每个场地模型组件选择总体类以控制其外观和可见性。列出出现在绘图中的类；或者，选择“新建”创建新类，或选择名为<场地模型类>的类，这会将场地模型组件放置在与场地模型对象相同的类中。

各属性（颜色、线型、线宽和标记）可被设置为“按类”设置。单击按类生成所有属性以自动按类设置所有参数。而属性则受指派到组件的类控制。请参阅设置类属性。

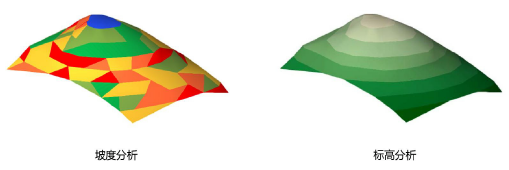

在“场地分析”选项卡上，设置坡和标高分析图形参数。坡度分析显示场地模型的坡度变化，颜色范围指示最陡至最平缓的坡度。标高分析显示场地模型的标高变化，以颜色渐变指示最小到最大标高。

参数	说明
坡度颜色	指定坡度分析设置
坡度类别数量	指示用于分析的坡度级别数
类别 __ 最大坡%	对于每种类别，指示最大坡度百分比及其关联颜色；低于指定百分比的坡度将按指定方式着色
超出最大类别的坡度	高于最大类别百分比的坡度将使用选定颜色
标高颜色	指定标高分析颜色设置；最大/最小标高设置（在场地模型设置的“常规”窗格上）的颜色渐变被应用到场地模型以进行标高分析。更改“常规”窗格上的标高设置以获得所需的标高分析；抓取快照，然后通过单击重置到曲面几何图形的最小/最大值来重置场地模型的值。
最小标高颜色	为最低标高选择起始颜色
最大标高颜色	为最高标高选择起始颜色
二维剪切和填充区域	使用指定颜色在场地模型的二维图像之上绘制剪切和填充的多边形图像
剪切体积区域颜色	为从场地模型剪切的体积选择颜色
填充体积区域颜色	为场地模型所需的填充体积选择颜色

单击确定以关闭“图形特性”对话框。

要显示坡度分析，选择彩色坡度的显示样式。要显示标高分析，请选择彩色标高的显示样式。

创建场地模型的快照以使用图例方便地显示坡或标高分析（请参阅创建场地模型快照）。

要在工作表中报告坡度分析数据，使用“场地坡度分析”明细表；请参阅使用预设格式的报告。
