使用楼层设置建筑结构

Vectorworks 使用图层和类作为组织绘图的方式。Vectorworks Architect 包含一个称为楼层的附加文件结构功能，该功能定义建筑物各楼面的绝对标高。楼层使设计师能够管理这些楼面中定义的层级，以控制与这些层级关联的设计图层上的建筑物元素（如楼板和墙壁）。Vectorworks Landmark 还包括楼层功能，以帮助景观建筑师与其他建筑师协作。

尽管图层是用于绘图的出色组织工具，而楼层允许更细微的控制。单个楼层可以自动控制具有关联图层和对象的多个楼层的高度，以及所有其他楼层的相对高度。这使得楼层对于复杂的多层模型非常有用。对于某些类型的文件格式交换（例如 IFC），楼层是公认的标准。

随着设计的发展，多个相互依赖的绘图元素让您可以自动管理并更新设计图层及其包含的对象的标高。

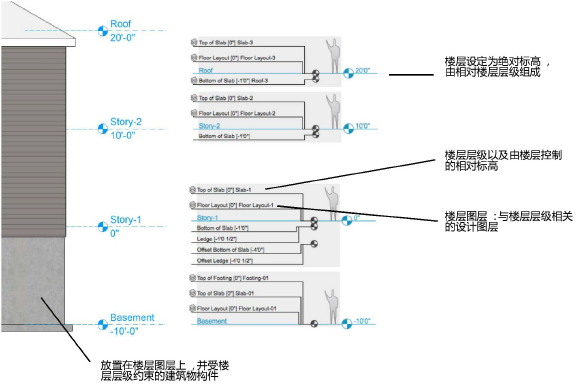

楼层定义建筑楼面的绝对标高。尽管楼层提供了管理和自动调整关联的层级、图层和对象的标高的方法，但它们不能包含绘图对象。

与每个楼层相关联的楼层层级被指派一个适当的层级类型（一个简短名称，描述楼层层级所表示的内容）和一个与楼层相关的标高。通常情况下，每个楼层都有多个层级，例如与楼层有 0 秒偏移的“楼板”层级类型，以及与楼层有 9 分偏移的“天花板”层级类型。如果需要，您可以创建更详细的层级，例如“楼板的顶部”和“楼板的底部”，每个都有适当的偏移。楼层控制层级的绝对标高。如果楼层标高发生变化，则关联的层级和设计图层会随楼层一起自动更改其标高或边界。

楼层图层是与楼层关联的常规设计图层。楼层图层可以包含对象（例如墙壁、楼板、家具和设施）；要通过楼层标高控制对象，至少需要一个与楼层关联的图层。每个楼层可以与多个设计图层相关联，但是每个楼层层级类型只能与每个楼层的一个设计图层相关联。

具有楼层意识的建筑物元素包括楼板、墙壁、墙壁组件、幕墙、空间、楼梯、自动扶梯和柱。楼层层级可以作为这些特殊划界对象的顶部和/或底部约束，因此它们可以自动采用正确的高度。动态高度信息可以保存在墙壁、楼板和空间样式中。例如，外墙壁（或其某个组件）可从一个楼层上的楼板延伸到其上方楼层上的楼板。对象边界的位置由层级的标高控制，并最终由楼层标高控制。

除了特殊划界对象外，符号插入点还具有楼层感知。在符号定义中启用符号标高后，可以将其自动设置为层级。可从“对象信息”面板中将符号实例设置为不同的层级。

定义模型时（从设计的初始设置到最后阶段），使用楼层、楼层层级、楼层图层和划界对象的方法可实现灵活性和准确性。
