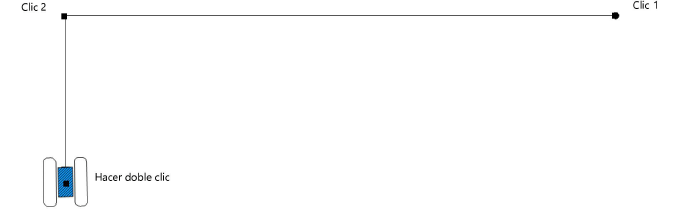

ID de recorrido de cable

Pone nombre al recorrido de cable; esto es útil para etiquetas, inventarios y otras hojas de cálculo

ID de rack

Pone nombre al rack donde se conecta el cable

ID de caja

Proporciona el nombre de la caja de distribución

ID de puerto

Pone nombre al puerto donde se enchufa el cable

ID de telar

Pone nombre al telar o grupo que incluye el cable

Código de color de cinta

Identifica el cable con código de color lo cuál puede ser usado para etiquetar racks y saltos

Tipo de cable

Seleccionar el tipo de multicable

Longitud del trazado del cable

Muestra la longitud total de cable requerido para el recorrido de cable; la etiqueta muestra cuánto cable (no usado) está presente

Distancia vertical total

Si el cable debe hacer un recorrido vertical (por ejemplo, para pasar alrededor de una abertura), la distancia vertical es establecida para cada parte. Este parámetro muestra la distancia vertical total requerida.

Calcular partes

Automáticamente determina las partes, o segmentos, de longitudes de cable necesarias para conformar el recorrido de cable usando el menor número de conexiones posible.

El cable dibujado es dividido en partes, hasta un total de nueve, de acuerdo a las longitudes de cables disponibles en stock; se muestra cada parte con sus propios datos.

Longitudes estándar

Muestra las longitudes de cable disponibles según lo establecido en preferencias de cable

Parte __

Muestra la longitud de cada parte de cable

Parte__ Dist Vert

Muestra la distancia vertical, si existe, requerida para que la parte pueda recorrer alrededor de obstáculos

Parte__ ID de telar

Identifica el telar o grupo que incluye esta sección de cable

Quiebre de cable __ ID

Identifica el nombre de cualquier quiebre de cable

Total partes

Muestra la longitud total de cable usado al sumar todas las partes

Total partes es

Muestra la longitud de cable extra disponible

Tipo de break out

Seleccionar el tipo de break out

Adaptador __

Seleccionar el tipo de adaptador

Recuento adaptadores

Indica cuantos adaptadores están presentes

Longitud de break out

Especifica la longitud del cable de break out

Escalonado

Indica que el break out tiene cables de circuito en diferentes longitudes

Longitudes escalonadas

Especifica la longitud de cada cable de circuito cuando el break out es escalonado

Sólo break out

Oculta el multicable y sólo muestra el break out; el multicable no es considerado en hojas de cálculo informativas al seleccionar esta opción

Dibujar rango de break out

Muestra el rango de cobertura de break out en el cable

Ubicación de break out

Pone nombre, a fines informativos, a la ubicación de break out

Circuito __

Proporciona la información de circuito para cada circuito de break out.

Seleccione Mostrar break outs desde la paleta Información del objeto si los campos de circuito no son mostrados.

Tipo de break in

Seleccionar el tipo de break in

Longitud de break in

Especifica la longitud del cable de break in

Ubicación de break in

Proporcione un nombre para la ubicación de break in

Circuito de break in __

Proporciona la información de parche para cada circuito de break in.

Seleccione Mostrar break ins desde la paleta Información del objeto si los campos de circuito no son mostrados.

Amperaje máximo

Especifica el amperaje máximo para la fuente de energía

Voltaje

Especifica el voltaje de cable proporcionado por la fuente de poder; este valor puede ser usado en el cálculo de baja de voltaje. Seleccionar Otro si el voltaje proporcionado no está en la lista. Especifique el voltaje de la fuente de poder al seleccionar Otro para el Voltaje

Calibre de cable

Seleccione el tamaño del calibre de cable

Datos de voltaje

Muestra los cálculos y datos de caída de voltaje.

●        Fórmula de caída de voltaje: muestra la fórmula usada para calcular la caída de voltaje.

●        Voltaje entregado: muestra el voltaje entregado al final del cable (después de considerar la caída de voltaje).

●        Caída de voltaje: muestra la cantidad de voltaje perdida por la resistencia de cable.

●        Porcentaje de caída: muestra el porcentaje de voltaje perdido en el recorrido de cable.

●        Valor CM: muestra el valor Circular Mill (CM) asignado al cable en base al calibre de cable.

Seleccione Mostrar cálculo de caída de voltaje desde la paleta Información del objeto si los campos de voltaje no son mostrados.

ID de inventario

Introducir un código de inventario opcional para el cable

Campo de usuario __

Agrega notas o comentarios opcionales relacionados al cable para fines informativos. El campo 3 es sólo para introducir un número.

Mostrar en el dibujo

Habilita la visualización de información de cable en el dibujo

Marcar conexiones

Muestra un marcador y la información de la longitud del cable donde una conexión de cable está ubicada; el símbolo de multicabezal podría ocultar el marcador de conexión pero éste puede ser ajustado

Mostrar multicabezal

Agrega un símbolo al final del cable para representar los conectores de break out. Seleccione el símbolo a mostrar desde la lista Símbolos de multicabezal. Ajuste la ubicación del símbolo moviendo su punto de control; restaure el símbolo a su posición predeterminada y evite que sea movido seleccionando Bloquear símbolo de multicabezal a posición estándar.

Bloquear etiquetas a posición estándar

Restaura etiquetas de texto a sus posiciones predeterminadas y evita que puedan ser movidas

Tamaño del texto de la etiqueta

Establece el tamaño de fuente de texto para las etiquetas de cable

Mostrar longitud

Muestra la longitud de cable en la etiqueta a lo largo del recorrido de cable

Mostrar trailer de longitud

Agrega texto a la etiqueta de recorrido de cable después del valor de longitud

Longitud de texto horizontal

Ajusta la etiqueta de recorrido de cable para que coincida con el ángulo de la parte de cable; desmarcar esta opción para mantener el texto horizontal

Mostrar etiqueta de inicio

Agrega una etiqueta ID de recorrido de cable al inicio del recorrido de cable; introducir el texto a mostrar. Esta etiqueta tiene su propio control para ajustar su ubicación.

Mostrar etiqueta de fin

Agrega una etiqueta ID de recorrido de cable al fin del recorrido de cable; introducir el texto a mostrar. Esta etiqueta tiene su propio control para ajustar su ubicación.

Mostrar break ins

Agrega una etiqueta de break in mostrando la información del circuito; establecer el tamaño de texto de la etiqueta de break in

Mostrar break outs

Agrega una etiqueta de break out mostrando la información del circuito; establecer el tamaño de texto de la etiqueta de break out

Bloquear break outs y break ins a posiciones estándares

Restaura etiquetas de texto de break in y de break out a sus posiciones predeterminadas y evita que puedan ser movidas

Mostrar / Ocultar parámetros

Muestra u oculta los parámetros específicos en la paleta Información del objeto

Mostrar break ins

Muestra los parámetros de circuito de break in en la paleta Información del objeto

Mostrar break outs

Muestra los parámetros de circuito de break out en la paleta Información del objeto

Mostrar cálculo de caída de voltaje

Muestra datos de voltaje en la paleta Información del objeto

Clases

Abre el cuadro de diálogo Clases para especificar nombre de clases para las etiquetas de cable. Esto permite que las etiquetas sean establecidas como visibles, atenuadas o invisibles.

Usar la clase estándar sugerida, seleccione una clase desde la lista de clases presente en el dibujo, o crea una nueva clase. Seleccione <Cable-Multi> para colocar las etiquetas en la misma clase que el multicable.

●        Prefijo de clase: Especifica un estándar de nombramiento de clase de raíz predeterminada opcional para las etiquetas de cable; haga clic en Usar clases estándar para que todos los nombres de clase de etiqueta comiencen con el prefijo y así ser clasificados juntos.

●        Usar clases estándar: Establece el nombre de clase para la etiqueta como el nombre estándar sugerido predeterminado usando el Prefijo de clase si lo hay.

●        Etiquetas: Especifica el estándar de nombre de clase que usarán las etiquetas de cable.

Información de carga

Un cable es considerado una carga distribuida en cálculos Braceworks; el cable es considerado como una carga sobre una estructura si es insertado de forma paralela a un elemento estructural. Información de carga es usada para cálculos e informes Braceworks (se necesita Braceworks).

Incluir en cálculos

(se necesita Braceworks)

Incluye el cable en cálculos Braceworks; anular la selección para excluir el objeto de su participación en cálculos estructurales

Nombre de grupo de carga

La categoría de carga siempre es Cable para objetos de cable

ID de carga

Introducir una ID única para la carga para uso informativo en informes

Nombre de carga

Identifica el objeto en cálculos de carga

Peso distribuido

Introducir el peso distribuido del cable; cambios aquí también afectan el valor de Peso total

Peso total

Introducir el peso total del objeto

Parámetros de vértice

Edita los vértices del objeto recorrido en el que se basa el cable; ver Editar objetos basados en vértices
