Cómo crear espacios a partir de polilíneasCómo crear espacios a partir de polilíneas|
Comando |
Espacio de trabajo: Ruta de acceso |
|
Crear espacios desde polis |
● Architect: AIC > Planificación de espacio ● Landmark y Spotlight: personalice el espacio de trabajo para agregar el comando (siga las instrucciones en el tema Personalización de los espacios de trabajo). |

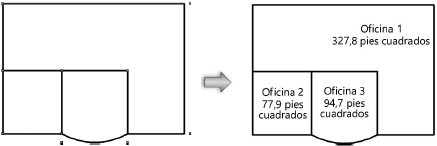

Durante las etapas iniciales de un diseño puede ser más fácil trabajar con polilíneas en lugar de espacios. Use los comandos Modificar > Agregar/Cortar/Intersecar/Combinar en una superficie, a fin de modificar las polilíneas para crear las formas deseadas. Una vez finalizadas las formas de polilínea, conviértalas en espacios para aprovechar las características adicionales que brindan los objetos de espacio, tales como etiquetas, cálculos de área, acabados de habitación, etc.
Para convertir polilíneas en espacios:
1. En la paleta Atributos, establezca los atributos 2D para los espacios (relleno, pluma, opacidad y grosor de línea).
2.Pulse la herramienta Espacio y pulse Preferencias en la barra de herramientas. Establezca los parámetros predeterminados para los objetos de espacio.
3.Seleccione las polilíneas para convertirlas en espacios. Este comando también convierte rectángulos, rectángulos redondeados, polígonos, arcos, círculos y óvalos en espacios.
4.Escoja el comando correspondiente. Los elementos seleccionados se convierten en espacios.
Otra opción es dibujar una polilínea y luego seleccionar el comando Crear objetos desde formas (ver Cómo crear polilíneas y Creación de un diagrama de áreas construidas).
~~~~~~~~~~~~~~~~~~~~~~~~~
