El objeto de previsualización de Camera Match
Un objeto de vista previa es contenido dentro del objeto de Camera Match para ayudar a establecer la vista Camera Match. Este objeto consiste de dos planos verticales colocados en relación al objeto de referencia. Un plano vertical es verde y se fuga hacia el punto de fuga izquierdo; el otro plano es rojo y se fuga hacia el punto de fuga derecho. Este objeto siempre se muestra en la vista de perspectiva calculada por el objeto de Camera Match según su configuración actual. Esto proporciona una vista previa en vivo a medida que ajustes son realizados, facilitando la configuración de parámetros y línea de control de manera exacta.

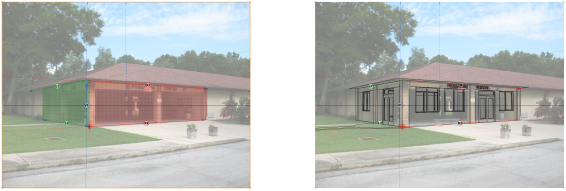

A pesar de que la configuración predeterminada puede no tener relación con el tamaño de objetos en la foto, puede ser usada para tener una buena idea de cómo la vista en perspectiva está resultando a medida que líneas de control y configuraciones son cambiadas en el objeto de Camera Match. Sin embargo, si conoce el tamaño de un objeto existente en la foto el Objeto de vista previa puede ser configurado a este tamaño. En la imagen, el objeto de vista previa fue configurado a las cotas desde la esquina a dos columnas de ancho y dos columnas de profundidad. Esto también ocurre a las extensiones de las parte propuestas del modelo. Puede ver qué tan bien la vista se está alineando con la foto antes de finalmente hacer clic en Establecer vista para coincidir. Tenga presente que el objeto de vista previa es solo una ayuda para ayudar con la configuración de parámetros del objeto de Camera Match. A pesar de que es bueno intentar configurar el objeto de Camera Match para que el objeto de vista previa se alinee bien con la foto, no es crítico alinearlo perfectamente. Una vez que está cerca pulse Establecer vista para coincidir. Siempre puede afinar la vista aún más.
Al hacer clic en Configurar vista para coincidir (o Afinar vista), el objeto de vista previa es desactivado y la vista del modelo es establecida (según lo mostrado en la imagen a la derecha).
Para configurar los parámetros del objeto de vista previa:
Escoja el objeto de Camera Match en el modo Editar anotación del encuadre de lámina.
Pulse Configuración de objeto de vista previa en la paleta Información del objeto.
Se abre el cuadro de diálogo Configuración de objeto de vista previa.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Vista previa de vista de objeto |
Vista previa dinámica del objeto de vista previa. |
|
Cotas de objeto de vista previa |
|
|
Limitar cotas a cubo |
Limita las cotas de los Planos Izquierdo, Derecho y Vertical para que sean iguales. Al estar seleccionado, las cotas Derecha y Vertical son establecidas iguales a la cota Izquierda. A pesar de que la palabra “cubo” implica que el ángulo entre el plano izquierdo y derecho es 90 grados, el ángulo siempre coincide con el ángulo entre los ejes derecho e izquierdo de la referencia de Camera Match. |
|
Longitud de plano izquierdo |
La cota horizontal del plano vertical izquierdo (verde) del objeto de vista previa. |
|
Longitud de plano derecho |
La cota horizontal del plano vertical derecho (rojo) del objeto de vista previa. |
|
Altura de plano |
La cota vertical de ambos planos verticales (izquierdo y derecho) del objeto de vista previa. |
|
Mostrar cuadrícula con espaciado de |
Superpone una cuadrícula en los planos del objeto de vista previa en el tamaño especificado. |
|
Desplazamientos del objeto de referencia |
|
|
Desplazamiento horizontal |
El desplazamiento horizontal (desde la referencia de Camera Match) del objeto de vista previa sobre el plano escogido. |
|
Desplazamiento vertical |
El desplazamiento vertical (desde la referencia de Camera Match) del objeto de vista previa sobre el plano escogido. |
|
Desplazar a lo largo del plano |
El plano usado para el desplazamiento del objeto de vista previa en relación a la referencia de Camera Match. |
