Trazado de puertas
|
Modo |
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Inserción para dimensionamiento interactivo
|
Puerta
|
Envoltura constructiva |
Alt + Shift + D (Windows) Option + Shift + D (Mac) |
El modo Inserción para dimensionamiento interactivo de la herramienta Puerta permite delinear una forma rectangular en el lugar deseado para colocar rápida y fácilmente una puerta. No es necesario definir por adelantado el ancho, la altura y las medidas de la ubicación en Z. Los dos últimos parámetros corresponden a las vistas tridimensionales. Los clics para definir los parámetros Ancho y Altura se coordinan con la referencia de tamaño seleccionada del objeto. Puede dimensionar la puerta y alinearla con las características arquitectónicas contiguas según sea necesario. Para asegurar la colocación correcta, puede usar el ajuste del acoplamiento.
Pulse primero para definir el lado abisagrado de la puerta y pulse luego para colocar el lado de la jamba. La puerta se abre desde la cara donde la haya trazado en las vistas tridimensionales. Puede invertir la posición en la paleta Información del objeto.
En el caso de objetos con estilo, solo puede usar el dibujo para definir las cotas definidas según instancia. Puede dibujar para definir las cotas de instancia, luego acoplar o alinear un borde de la puerta con otra geometrías, pero los parámetros definidos según el estilo estarán restringidos. Verá estas restricciones en la previsualización de la puerta, donde las cotas definidas según el estilo aparecerán inactivas o agrisadas en la barra de datos flotante. Para usar los parámetros asociados con el estilo de una puerta sin perder la función de trazar el tamaño preferido, escoja el estilo de puerta deseado y luego pulse Convertir a sin estilo en el cuadro de diálogo Preferencias de puerta antes de trazar la puerta.
Trazado de puertas en vistas tridimensionales
Puede trazar una puerta que se proyecte fuera de la pared adonde la vaya a colocar. Por ejemplo, puede delinear una puerta alta en el atrio o una puerta al lado de una escalera, y poner la puerta para que se extienda a dos paredes. También puede trazar una puerta sin colocarla en una pared.
Solo puede poner una puerta en una sola pared; por lo tanto, si la puerta se extiende a dos paredes, será necesario trazar una abertura de pared vacía en la segunda pared, luego acoplarla a las medidas de la puerta original para crear el hueco en la segunda pared.
Pasos para trazar una puerta en vistas tridimensionales:
Pulse la herramienta y el modo deseado.
Lleve a cabo una de las siguientes operaciones:
Pulse Estilo de puerta en la barra de herramienta para escoger uno de los recursos en el Selector de recursos.
No puede escoger elementos de catálogo de fabricantes individuales en el Administrador de recursos. Consulte el tema afín, Concepto: estilos de objeto de complemento y elementos de catálogo.
Pulse Preferencias para abrir el cuadro de diálogo Preferencias de puerta, donde puede especificar los parámetros predeterminados de la herramienta. Consulte el tema afín, Configuración de puerta. No es necesario definir el ancho ni la altura, que se ajustarán al objeto dibujado.
Luego puede editar estos parámetros en la paleta Información del objeto.

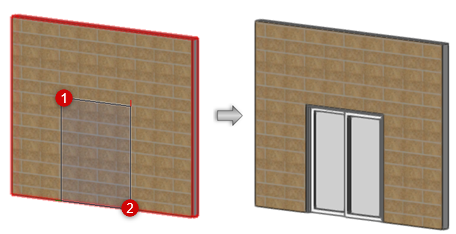

Tras activar el modo Inserción en pared, la pared queda resaltada a medida que mueve el cursor sobre ella. El movimiento queda limitado al plano de la pared. Pulse el cursor para colocar la primera esquina de la puerta, cuyo tamaño y ubicación previsualizará.
Pulse la tecla Mayús (Shift) y sosténgala mientras dibuja para restringir la puerta al cuadro.
Para limitar el pie de la puerta a la ubicación 0 en el eje Z, pulse la tecla Alt (en Windows) o la tecla Option (en Mac) antes de pulsar el cursor para poner el pie de la puerta.
Desplace el cursor al lugar deseado y pulse una segunda vez para poner la esquina de la puerta diagonalmente opuesta.
Queda trazada en el lugar una puerta de las dimensiones indicadas. Los parámetros Ancho y Altura reflejan los valores del objeto dibujado; si es necesario, se ajusta la ubicación en el eje z.
Tiene la opción de crear un recurso de estilo a partir de un objeto sin estilo. Consulte el tema Estilos personalizados de objeto de complemento con opciones de catálogo.
Trazado de puertas en la vista Superior/plano
Las puertas que trace en la vista Superior/plano pueden tener control del ancho solamente; el estilo o la preferencia determinan las demás medidas. Si inserta la puerta en una pared, el trazado de la puerta queda limitado al trazado de la pared. También es posible dibujar la puerta sin insertarla en una pared.
Pasos para trazar una puerta en la vista Superior/plano:
Pulse la herramienta y el modo deseado.
Lleve a cabo una de las siguientes operaciones:
Pulse Estilo de puerta en la barra de herramienta para escoger uno de los recursos en el Selector de recursos.
Pulse Preferencias para abrir el cuadro de diálogo Preferencias de puerta, donde puede especificar los parámetros predeterminados de la herramienta. Consulte el tema afín, Configuración de puerta. No es necesario definir el parámetro Ancho.
Luego puede editar estos parámetros en la paleta Información del objeto.

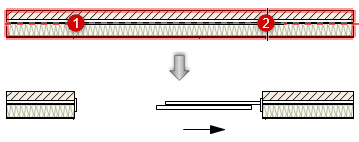

Tras activar el modo Inserción en pared, la pared queda resaltada a medida que mueve el cursor sobre ella. Pulse el cursor para colocar el primer borde de la puerta, cuya ubicación previsualizará en una línea.
Desplace el cursor al lugar deseado y pulse una segunda vez para poner el segundo borde de la puerta.
Queda trazada en el lugar una puerta del ancho indicado. El parámetro Ancho refleja la dimensión del objeto dibujado.
Tiene la opción de crear un recurso de estilo a partir de un objeto sin estilo. Consulte el tema Estilos personalizados de objeto de complemento con opciones de catálogo.
