Modo Conectar objeto único
El modo Conectar objeto único recorta o extiende uno o más objetos seleccionados para unir a un objeto límite. Solo se pueden conectar objetos abiertos, tales como líneas, arcos, polígonos abiertos, curvas NURBS y líneas. Los objetos cerrados, tales como círculos, rectángulos y polígonos cerrados no se pueden conectar; ellos se tratan como objetos límite.
También puede usar este modo para conectar planos de cubierta; ver Cómo conectar planos de cubierta.
|
Modo |
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Conectar objeto único
|
Conectar/combinar
|
Básica |
; (punto y coma, Windows) Option+L (Mac) |
Para conectar un solo objeto a un objeto límite:
Pulse la herramienta y el modo deseado.
Haga clic en el objeto que desee conectar y luego en el objeto límite. Al primer objeto se le cambiará el tamaño para unirse al objeto límite.
Para conectar múltiples objetos seleccionados a un objeto límite:
Seleccione los objetos que van a ser convertidos en objeto límite.
Pulse la herramienta y el modo deseado.
Al mismo tiempo que presione y sujete Alt (Windows) o Option (Mac), haga clic en uno de los objetos que va a conectar, y entonces haga clic en el objeto límite. Se cambiará el tamaño de los objetos seleccionados para unirse al objeto límite.
Como alternativa, haga clic el modo Conectar múltiples objectos para conectar múltiples objetos a un objeto límite (ver Modo Conectar múltiples objetos).
|
Tipo de conexión |
Ejemplo |
|
Objeto 2D extendido a objeto límite |
|
|
Objeto 2D recortado en el objeto límite |
|
|

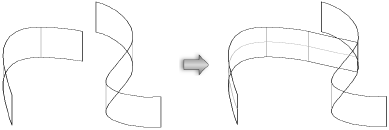

Superficie NURBS a superficie NURBS |
|
|
Selección múltiple conectando objetos 2D a un objeto límite |
|
