Creación de espacios con polilíneas
|
Comando |
Espacio de trabajo: Ruta de acceso |
|
Crear espacios con polígonos o polilíneas |
Architect: AIC > Planificación de espacio Landmark: Landmark > Planificación de espacio Spotlight: Agregue el comando al espacio de trabajo |

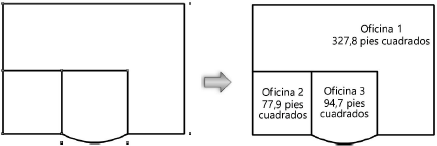

Durante las etapas iniciales de un diseño puede ser más fácil trabajar con polilíneas en lugar de espacios. Use los comandos Modificar > Agregar/Recortar/Intersecar/Combinar en una superficie, a fin de modificar las polilíneas para crear las formas deseadas. Una vez finalizadas las formas de polilínea, conviértalas en espacios para aprovechar las características adicionales que brindan los objetos de espacio, tales como cálculos de superficie y acabados de habitación.
Para convertir polilíneas en espacios:
En la paleta Atributos, establezca los atributos 2D para los espacios (relleno, pluma, opacidad y grosor de línea).
Pulse la herramienta Espacio y pulse Preferencias en la barra de herramienta. Defina los parámetros predeterminados de los objetos de espacio.
Seleccione las polilíneas para convertirlas en espacios. Este comando también convierte rectángulos, rectángulos redondeados, polígonos, arcos, círculos y óvalos en espacios.
Escoja el comando correspondiente. Los elementos seleccionados se convierten en espacios.
Otra opción que puede usar es trazar una polilínea y luego escoger el comando Crear objetos desde formas. Consulte las instrucciones del caso en los temas Trazado de polilíneas y Creación de zonificación volumétrica.
