Concepto: Tipos de encuadres
Los encuadres pueden mostrar vistas completas como también vistas ajustadas y vistas de un dibujo con configuración de visibilidad de capa y clase especificadas, así como parámetros de proyección, de modo de renderizado y de orientación (junto con detalles, anotaciones, cotas y bloques de borde de título). Los encuadres pueden mostrar otras partes del documento activo, o incluso porciones de otros documentos. Si el dibujo cambia actualice los encuadres para reflejar los cambios.
Existen muchos tipos diferentes de encuadres, según si tiene el producto de Vectorworks Fundamentals o uno o más productos de Vectorworks Design Suite.
Encuadres de lámina
En los dos productos Vectorworks Fundamentals y en Vectorworks Design Suite, puede crear uno o más encuadres sobre una lámina y cada encuadre puede mostrar una o más capas de diseño desde este documento. Las láminas mantienen sus propios ajustes de impresión, incluso el área de impresión, resolución y los parámetros para configurar impresora. Un encuadre de lámina también puede ser creado desde un cubo de recorte o vinculado a una cámara de Renderworks.
Encuadres de capa de diseño (se necesita Vectorworks Design Suite)
Productos Vectorworks Design Suite permiten crear uno o más encuadres en una capa de diseño, y las capas de diseño mostradas en los encuadres pueden provenir desde el documento actual o de referencias de otro documento. Al igual que un encuadre de lámina, un encuadre de capa de diseño puede mostrar capas de diseño desde el archivo actual en una vista completa o ajustada; a diferencia de un encuadre de lámina, puede incluir una o más capas de diseño que tengan referencias de otro archivo.
Encuadres de sección (se necesita Vectorworks Design Suite)
Un encuadre de sección vertical u horizontal crea una vista en sección transversal de un modelo en un plano de corte definido. Un encuadre de sección puede ser creado desde una capa de diseño, otro encuadre vertical no seccionado, o un cubo de recorte en una capa de diseño, o un encuadre horizontal si se trata solo de encuadres de sección vertical. Además, puede crear un encuadre de sección vertical a partir de una línea de sección-alzado en el dibujo. Puede colocar un encuadre de sección en una capa de diseño o en una lámina. Encuadres de sección permiten seleccionar ver objetos antes o más allá del plano de corte, o sobre o debajo del plano de corte, y establecer diferentes opciones y atributos de visualización para objetos 3D por clase o individualmente.
Encuadres de alzado interior (se necesita Vectorworks Architect)
Encuadres de alzado interior son encuadres de sección que permiten crear hasta cuatro encuadres de alzado interior desde una habitación o área seleccionada del modelo de manera simultánea. El indicador de alzado interior que se coloca automáticamente en la capa de diseño permite editar las vistas que aparecen y mantiene la coordinación entre el dibujo y los encuadres. Estos encuadres pueden ser colocados en una capa de diseño o una lámina.
Encuadres con detalle (se necesita Vectorworks Design Suite)
Un encuadre con detalle es un encuadre de lámina ajustado que muestra una vista detallada de cualquier parte del dibujo. Puede crear un encuadre con detalle a partir de un objeto de recorte 2D simple o de un objeto de llamada con detalle en una capa de diseño, un encuadre de lámina o un encuadre de sección.

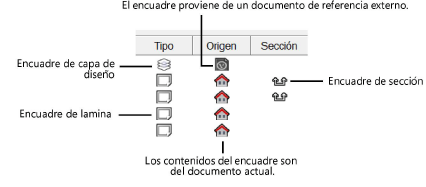

La pestaña Encuadres del cuadro de diálogo de Organización diferencia los varios tipos de encuadres.
