Tornillos para chapa metálica
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Tornillo para chapa metálica
|
Detalles |
La herramienta Tornillo para chapa metálica y la herramienta Tornillo para chapa metálica - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un tornillo para chapa metálica (tornillo autorroscante):
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|

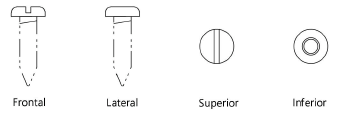

Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Serie |
Seleccione pulgadas o métrico para presentar los tamaños nominales correspondientes. |
|

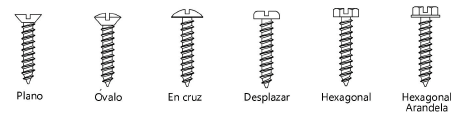

Tipo de cabeza |
Seleccione el tipo de cabeza del tornillo para chapa metálica
|
|
Tipo de ranura |
Especifique el tipo de ranura
|
|
Tipo de punto |
Seleccione el tipo de punto del tornillo para chapa metálica
|
|
Tamaño nominal |
Seleccione un tamaño nominal en pulgadas o métrico |
|

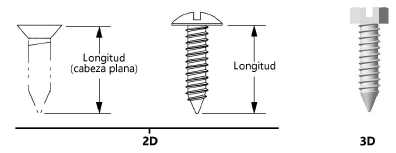

Longitud |
Ingrese la longitud debajo de la cabeza del tornillo (o la longitud total para tornillos de cabeza plana) |
|
Mostrar roscas |
Dibuja el tornillo para chapa metálica con roscas
|
|
Mostrar línea central (sólo 2D) |
Dibuja el tornillo para chapa metálica con línea(s) central(es) |
