Tornillos para madera
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Tornillo para madera
|
Detalles |
La herramienta Tornillo para madera y la herramienta Tornillo para madera - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un tornillo para madera:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Serie |
Seleccione pulgadas o métrico para presentar los tamaños nominales correspondientes. |
|
Tipo de cabeza |
Seleccione el tipo de cabeza del tornillo para madera
|
|
Tamaño nominal |
Seleccione un tamaño nominal en pulgadas o métrico |
|
Longitud |

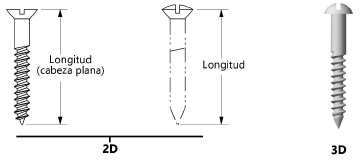

Para un valor de longitud personalizada, anule la selección de Usar incrementos de longitud estándar e ingrese la longitud debajo de la cabeza del tornillo (o la longitud total para tornillos de cabeza plana) |
|
Tipo de ranura |
Especifique el tipo de ranura
|
|
Usar incrementos de longitud estándar |
Automáticamente ajusta la longitud al incremento más cercano en base al tamaño; anule la selección para ingresar una longitud personalizada |
|
Mostrar roscas |
Dibuja el tornillo para madera con roscas |
|
Mostrar línea central (sólo 2D) |
Dibuja el tornillo para madera con línea(s) central(es) |
