Crear armarios a la medidas
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Armario a la medida
|
Design Suite, Architect, Spotlight: Muebles/Accesorios Landmark: Envoltura constructiva |
La herramienta Armario a la medida proporciona flexibilidad en el diseño de una variedad de elementos empotrados como estantes, alacenas y armarios.
El software de Vectorworks también proporciona herramientas para insertar gabinetes de base, pared y altos, y unidades de estantes que requieren menos personalización; consulte Crear armarios y Insertar unidades de estantes.
Para crear un gabinete personalizado:
Haga clic en la herramienta y el modo.
Haga uno de los siguientes:
Haga clic en Estilo de gabinete personalizado en la barra de herramientas para seleccionar un recurso desde el Selector de recursos.
Haga clic en Preferencias para abrir el cuadro de diálogo Configuraciones de gabinete personalizado y especificar los parámetros predeterminados de la herramienta.
Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro.
Configuraciones de gabinete personalizado
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Vista previa 3D |
Presenta una vista previa 3D del gabinete personalizado de manera dinámica con los parámetros actualmente seleccionados; en el panel Detalles, la vista previa se transforma en interactiva y es usada para configurar parámetros |
|
Vista (sólo paneles Base y Atributos) |
Seleccione la vista estándar para la vista previa 3D |
|
Modo (sólo paneles Base y Atributos) |
Seleccione el modo de render para la vista previa 3D |
Configuraciones de gabinete personalizado: Panel de base
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Símbolo |
Existen dos métodos para especificar el gabinete personalizado para usar como una plantilla para el nuevo gabinete: Acceda al cuadro de diálogo haciendo clic en Preferencias en la barra de herramientas con ningún gabinete personalizado seleccionado. Seleccione si basar el nuevo gabinete personalizado en una plantilla desde el documento actual, o desde la carpeta de biblioteca Valores predeterminados personalizados o Valores predeterminados de Vectorworks, y luego seleccione la plantilla. La vista previa se actualiza para reflejar la plantilla seleccionada. Acceda al cuadro de diálogo haciendo clic en Configuraciones desde la paleta Información de un objeto de gabinete personalizado seleccionado. Transfiera las configuraciones deseadas desde el gabinete seleccionado para usar como una plantilla para el nuevo gabinete, según lo descrito en Crear un nuevo gabinete personalizado a partir de un gabinete personalizado existente. |
|
Guardar como símbolo |
Guarda el gabinete activo como un símbolo; consulte Guardar un gabinete personalizado como un símbolo. |
|
Geometría general |
|
|
Clase |
Para controlar apariencia y visibilidad, seleccione una clase desde la lista de clases presentes en el dibujo, o cree una nueva clase |
|
Altura/Ancho/Profundidad |
Configura la altura/ancho/profundidad general del gabinete |
|
Tipo |
Especifica si el gabinete personalizado es un objeto 2D, 3D o híbrido 2D/3D |
|
Mostrar diagonales en vista Superior/Plano |
Muestra marcadores diagonales a través de la parte superior del objeto en vista Superior/Plano |
Configuraciones de gabinete personalizado: Panel Detalles

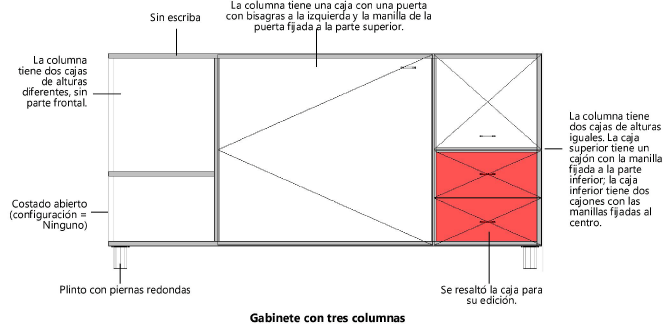

La vista previa del gabinete personalizado cambia a una vista frontal y se transforma en interactiva para especificar los detalles del gabinete. Haga clic en la vista previa para activar y configurar los parámetros en este panel; muchos parámetros sólo son activados cuando se hace clic en la vista previa. Cuando se hace clic en una columna, cuadro o divisor vertical de la vista previa, éste se resalta para indicar qué sección se está editando. Mantenga la tecla Shift presionada para seleccionar múltiples columnas o cuadros dentro de la misma columna; ediciones son aplicadas a todas las secciones seleccionadas.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Sección |
|
|
Columnas |
Configura el número de columnas en el gabinete. Cuando hace clic en este campo, la selección de todas las columnas es anulada; si el número de columnas es cambiado, columnas son agregadas o eliminadas desde el costado derecho del gabinete. |
|
Ancho de columna |
Si existen múltiples columnas, haga clic en una columna y configure su ancho, o seleccione Columnas iguales para que todas las columnas en el gabinete tengan el mismo ancho. A medida que cambia el ancho de la columna seleccionada los anchos de las otras columnas son automáticamente ajustadas para rellenar el espacio proporcionado; columnas que no caben dentro del ancho general del gabinete son automáticamente eliminadas. |
|
Cuadros |
Establece el número de cuadros en la columna seleccionada. |
|
Altura de cuadro |
Si existen cuadros múltiples, haga clic en un cuadro y configure su altura, o seleccione Cuadros iguales para que todos los cuadros en el gabinete tengan la misma altura. A medida cambia la altura del cuadro seleccionado, las alturas de los otros cuadros se ajustan automáticamente para rellenar el espacio asignado; cuadros que no pueden caber dentro de la altura general del gabinete son automáticamente eliminados. El primer clic en una columna selecciona la columna completa y el segundo clic selecciona un cuadro especifico, según lo indicado por la sección resaltada del objeto. |
|
Costado/Montante |
Para costados de gabinete y particiones verticales seleccionadas, configura si es un costado sólido, un montante o, para costados de extremo solamente, no tiene partición |
|
Parte frontal |
|
|
Puerta/Cajón |
Especifique el tipo de puerta/cajón para las columnas o cuadros seleccionados, o seleccione Ningún elemento de cuadro para no tener puertas o cajones |
|
Tirador |
Para puertas y cajones, especifica el recurso de tirador desde el documento actual o contenido de biblioteca predeterminada |
|
Posición de tirador |
Para puertas y cajones con un tirador, especifica la posición del tirador. Configuraciones de parte superior y parte inferior posicionan el tirador a dos pulgadas desde el borde superior/inferior de la puerta/cajón. |
|
Escriba |
Agrega un escriba |
|
Altura/Desplazamiento |
Configura la altura y el desplazamiento del escriba |
|
Plinto |
Agrega un plinto; seleccione si es continuo o si tiene piernas |
|
Piernas |
Para un plinto con piernas, seleccione el recurso de tipo de pierna desde el documento actual o contenido de biblioteca predeterminada. Piernas y rueditas son creadas sin un tablero de plinto; su altura es cuatro pulgadas fijas y son colocadas a dos pulgadas desde los bordes del gabinete. |
|
Altura/Desplazamiento |
Para un plinto continuo, configure la altura y el desplazamiento del plinto |
|
Tiene respaldo |
Agrega un respaldo al gabinete |
Configuraciones de gabinete personalizado: Panel Atributos
Para controlar apariencia y visibilidad, atributos y texturas pueden ser aplicadas de manera separada a diferentes partes del gabinete personalizado (llamados grupos de construcción).
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Grupos de construcción |
Seleccione una parte del gabinete para aplicar atributos |
|
Clase |
Para controlar la apariencia y visibilidad, seleccione una clase desde la lista de clases presentes en el dibujo, o cree una nueva clase. Seleccione <Clase de gabinete personalizado> para colocar la parte del gabinete en la misma clase que el objeto de gabinete personalizado. |
|
Relleno/Pluma/Textura |
Especifique los atributos y/o textura para cada parte del gabinete; consulte La paleta Atributos. |
