Colocar tuberías

Modo

Herramienta

Conjunto de herramientas

Vara

Riego

La herramienta Tubería coloca tuberías de riego de línea principal, línea lateral y de goteo en el dibujo. (La tubería de goteo transfiere el agua a emisores goteo a lo largo de su longitud; esto es diferente a tubería de salida de goteo que permite que el agua se filtre.) Los parámetros para las tuberías de riego se basan en los tipos de tubería y valores de diámetro estándar desde el catálogo.

En modo Conectar automáticamente, una tubería se conecta a salidas u otros componentes de riego existentes a medida que la tubería cruza sobre ellos al ser dibujada. Cuando el modo Conectar automáticamente está desactivado, el extremo de la tubería debe converger con el otro componente a conectar. Una tubería conectada a otra tubería divide la tubería existente en dos. Una tubería que es dibujada sobre, pero o conectada a, otra tubería presenta un arco de “salto” para mostrar que no intersecan.

Para una tasa de flujo dada, una tubería más pequeña resulta en una velocidad más alta. Cuando tuberías son colocadas con la opción Diámetro mínimo no excede límite de velocidad seleccionada, el tamaño de la tubería es ajustada automáticamente según sea necesario para asegurar una velocidad de agua segura. El tamaño de tubería es configurado al tamaño de tubería más pequeño (disponible desde la Lista de dimensionamiento en las configuraciones de riego) que no resulta en una velocidad sobre el valor de Velocidad máxima desde las configuraciones de riego. Ambas configuraciones pueden ser configuradas de manera independiente para líneas principales y tuberías laterales. Después de que la tubería es colocada, si cualquier cambio es realizado al sistema que afecta la tasa de flujo calculada a través de la tubería, la tubería se ajusta para acomodar el flujo.

El tipo de tubería predeterminado en las configuraciones de riego es usado en todas las tuberías a menos que un diferente tipo es seleccionado con la opción Tubería en la barra de herramientas.

Modo	Descripción
Principal	Crea una línea de tubería principal
Lateral	Crea una línea de tubería lateral
Tubería de goteo	Crea una tubería de goteo
Vara	Abre el Selector de recursos para seleccionar un recurso de tubería para la colocación; haga doble clic en un recurso para activarlo. Seleccione desde una de las bibliotecas de tuberías, o seleccione el tipo de tubería predeterminado o el tipo predeterminado principal para la tubería, y configure sus propiedades después de su colocación.
Conectar automáticamente	Cuando este modo está activado, cuando la tubería es dibujada sobre objetos de riego válidos existentes como válvulas, salidas y POCs, éstos son automáticamente conectados a la tubería. Conectar la tubería dibujada con una tubería existente divide la tubería existente. Cuando este modo está desactivado, la tubería dibujada no es conectada a objetos a menos que el punto de fin de la tubería toca los objetos.
Opciones de creación de polilínea	Selecciona el método para dibujar la polilínea en la que se basa el objeto; consulte Crear polilíneas
Preferencias	Configura las preferencias predeterminadas para el objeto de tubería

Para colocar una tubería en el dibujo:

Haga clic en la herramienta Tubería y el modo. Haga clic en Tubería desde la barra de herramientas. Desde el Administrador de recursos, haga doble clic en un recurso para activarlo. Seleccione desde una de las bibliotecas de tuberías, o seleccione el tipo de tubería de goteo predeterminado o tipo predeterminado principal, y configure sus propiedades después de su colocación.

De manera alternativa, cree una polilínea y luego seleccione el comando Crear objetos desde formas (consulte Crear objetos desde formas).

Haga clic en Preferencias.

Se abre el cuadro de diálogo Propiedades de objeto. Seleccione las configuraciones de tubería predeterminadas. La herramienta Tubería usa estas preferencias hasta que son cambiadas nuevamente.

Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Nombre de tubería	Nombra el objeto, lo cual es útil para etiquetas, inventarios de riego y otras hojas de cálculo
Nota	Agrega una nota sobre el objeto, lo cual es útil para etiquetas, inventarios de riego y otras hojas de cálculo, y también para hacer notas al guardar definiciones de símbolo rojo
Información de diseño
Elevación de inicio/de fin	Especifique la elevación de inicio y fin de las tuberías (este valor afecta la presión directamente)
Cantidad de mangas	Indica cuantas mangas crear alrededor de la tubería
Usar diámetro de manga predeterminado	Usa el diámetro de manga predeterminado desde las configuraciones de riego; anule la selección para ingresar el diámetro de manga manualmente. (Diámetros de línea principal y línea lateral tienen diferentes configuraciones de diámetro predeterminadas.)
Diámetro de manga	Presenta el diámetro de manga predeterminado; cuando se anula la selección de Usar diámetro, ingrese el diámetro de manga
Usar profundidad de zanja predeterminada	Usa la profundidad de zanja predeterminada especificada en las configuraciones de riego; anule la selección para ingresar la profundidad de zanja manualmente. (Diámetros de línea principal y línea lateral tienen diferentes configuraciones de profundidad de zanja.)
Profundidad de zanja	Presenta la profundidad de zanja predeterminada para fines informativos; cuando se anula la selección de Usar profundidad de zanja predeterminada, ingrese la profundidad de zanja
Usar material predeterminado	Usa el material de tubería predeterminado especificado en las configuraciones de riego
Diámetro mínimo no excede límite de velocidad	Configura el diámetro de tubería al valor más pequeño que no permite exceder el límite de velocidad especificado en las configuraciones de riego
Gráficos
Desplazamiento de manga	Configura la distancia de desplazamiento entre las mangas de tubería y la tubería
Mostrar diámetro nominal	Coloca una etiqueta de diámetro de tubería nominal en el dibujo
Mostrar caudal	Coloca una etiqueta de caudal en el dibujo
Mostrar dirección de caudal	Coloca un indicador direccional de caudal en el dibujo

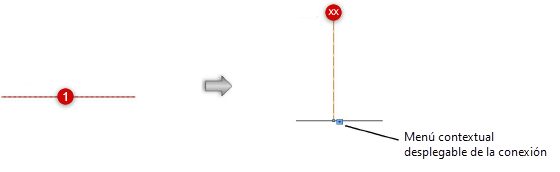

Haga clic para colocar el inicio de la tubería, y dibuje la polilínea de tubería haciendo clic en cada vértice. Haga doble clic para terminar de dibujar la tubería.

Si el modo Conectar automáticamente está activado, la tubería se conecta a cualquier objeto de riego válido que cruza. Cuando un extremo de la tubería es colocado sobre otra tubería, son conectadas y la tubería existente es dividida en dos tuberías.

Eliminar la tubería más adelante no reconecta las tuberías existentes automáticamente.

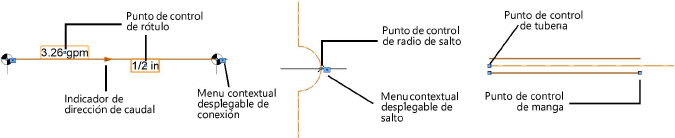

Presentación de salto de tubería

Una tubería dibujada sobre otra tubería se presenta con un salto en la intersección de las dos tuberías. Si está dibujando una línea lateral sobre una línea principal, la línea lateral se presenta con el salto.

El radio de salto predeterminado es configurado en las Configuraciones de riego. Desde ahí también puede configurar el radio de todos los saltos al mismo tiempo para una apariencia consistente. Ajuste el radio de salto de una tubería individual con el punto de control; oculte o muestre el salto con el comando de menú contextual desplegable Ocultar salto o Mostrar salto.

Propiedades de tubería

Las propiedades de tubería pueden ser editadas más adelante desde la paleta Información del objeto.

Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro	Descripción
Guardar tubería	Guarda la tubería seleccionada como una definición de símbolo rojo en el archivo activo; esto típicamente se haría para una tubería personalizada o una tubería con datos de catálogo modificados
Nombre de tubería	Nombra el objeto, lo cual es útil para etiquetas, inventarios de riego y otras hojas de cálculo
Nota	Agrega una nota sobre el objeto, lo cual es útil para etiquetas, inventarios de riego y otras hojas de cálculo, y también para hacer notas al guardar definiciones de símbolo rojo
Tipo de tubería	Indica si la tubería es un línea principal, línea lateral o tubería de línea de goteo
Mostrar en dibujo	Seleccione Información de diseño o Información calculada para afectar la presentación de todos los valores calculados y zonas de cobertura en el dibujo; consulte Concepto: Parámetros de diseño y cálculo para riego
Información de diseño
Longitud	Presenta la longitud de la tubería, la cual también puede ser ajustada con los puntos de control de la tubería en el dibujo
Elevación de inicio/Elevación de fin	Especifique la elevación de inicio y fin de la tubería (este valor afecta la presión directamente). Si la tubería está conectada a un objeto de riego, el valor Z del objeto cambia para coincidir con cualquier cambio a la elevación de la tubería. Enviar la red a la superficie de un modelo de sitio determina esto valores automáticamente.
Cantidad de mangas	Indica cuantas mangas son colocadas alrededor de la tubería
Usar diámetro de manga predeterminado	Usa el diámetro de manga predeterminado de línea principal o lateral desde las configuraciones de riego; anular la selección para ingresar el diámetro de manga manualmente
Diámetro de manga	Presenta el diámetro de manga predeterminado; cuando se anula la selección de Usar diámetro, ingrese el diámetro de manga
Usar profundidad de zanja predeterminada	Usa la profundidad de zanja predeterminada de línea principal o lateral especificada en las configuraciones de riego; anule la selección para ingresar la profundidad de zanja manualmente. El valor de profundidad de zanja es solo para fines informativos.
Profundidad de zanja	Presenta la profundidad de zanja predeterminada; cuando se anula la selección de Usar profundidad de zanja predeterminada, ingrese la profundidad de zanja
Presión de entrada	Especifica la presión de entrada requerida para que la tubería proporcione la presión de salida adecuada dadas las pérdidas de presión por fricción y cambio de presión por elevación
Presión de salida	Especifica la presión de salida requerida para que los componentes aguas abajo operen según lo diseñado; tuberías de líneas principales sólo consideran los requerimientos de las salidas en la zona aguas abajo más necesitada Presión de salida = (presión de entrada - pérdida de presión por fricción) + cambio de presión por elevación
Pérdida de presión por fricción	Configura la pérdida de presión de la tubería debido a fricción en el caudal de diseño
Cambio de presión de elevación	Informa el cambio de presión debido a cambios de elevación desde el inicio al fin de la tubería. Si la tubería fluye cerro abajo, el cambio de presión es positivo, mientras que un cambio de presión negativo resulta de una tubería que fluye cerro arriba.
Flujo	Presenta el caudal calculado de la tubería en base a la suma de todos los caudales de diseño para salidas aguas abajo (líneas laterales), o la suma de todos los caudales de diseño de las salidas en la zona aguas abajo más necesitada (línea principal)
Velocidad	Presenta la velocidad de agua en base al caudal de diseño y el diámetro de tubería
Información calculada
Presión de entrada	Presenta la presión calculada de la tubería en base a componentes aguas arriba, por el lado de entrada de la tubería
Presión de salida	Presenta la presión de salida resultante después de cualquier pérdida de presión o cambio de presión por elevación es aplicado a la presión de entrada Presión de salida = (presión de entrada - pérdida de presión por fricción) + cambio de presión por elevación
Pérdida de presión por fricción	Muestra la pérdida de presión de la tubería debido a fricción en el caudal calculado
Cambio de presión de elevación	Calcula el cambio de presión debido a cambios de elevación desde el inicio al fin de la tubería. Si la tubería fluye cerro abajo, el cambio de presión es positivo, mientras que un cambio de presión negativo resulta de una tubería que fluye cerro arriba.
Flujo	Presenta el caudal de la tubería en base a la suma de todos los caudales para salidas aguas abajo (líneas laterales), o la suma de todos los caudales calculados de las salidas en la zona aguas abajo más necesitada (línea principal)
Velocidad	Presenta la velocidad de agua en base al caudal calculado y diámetro de tubería
Datos de catálogo
Usar material predeterminado	Usa el material de tubería predeterminado especificado en las configuraciones de riego
Material	Presenta el material predeterminado; cuando no se usa el material predeterminado, seleccione el material a usar o seleccione Editar lista para abrir el catálogo de material (consulte Concepto: Usar el catálogo de riego)
Diámetro mínimo no excede límite de velocidad	Configura el diámetro de tubería al valor más pequeño que no permite exceder el límite de velocidad especificado en las configuraciones de riego; si se anula la selección, elija el diámetro de tubería manualmente. Si el comando Dimensionar tuberías fue ejecutado para la tubería, su diámetro nominal es configurado por el comando y se anula la selección de la opción automáticamente.
Diámetro nominal	Cuando se anula la selección de Diámetro mínimo no excede límite de velocidad, elija el diámetro nominal de la tubería. Si el comando Dimensionar tuberías fue ejecutado para la tubería, su diámetro nominal es configurado por el comando.
Diámetro interior/Diámetro exterior	Presenta los valores de diámetro interno y externo de la tubería
Comentario	Agrega una nota informativa a los datos de catálogo
No potable	Indica que la tubería lleva agua no potable
Gráficos
Desplazamiento de manga	Configura la distancia de desplazamiento entre las mangas de tubería y la tubería
Adjuntar rótulo/etiqueta	Automáticamente adjunta un objeto de rótulo/etiqueta al objeto. El último rótulo/etiqueta seleccionado para el tipo de objeto es aplicado; haga clic en el rótulo/etiqueta para editar sus propiedades (consulte Agregar etiquetas a objetos de riego).
Mostrar diámetro nominal	Coloca una etiqueta de diámetro de tubería nominal en el dibujo
Mostrar caudal	Coloca una etiqueta de caudal en el dibujo
Mostrar dirección de caudal	Coloca un indicador direccional de caudal en el dibujo
Parámetros de vértice	Edita los vértices del objeto de ruta en la que se basa la tubería; consulte Editar objetos basados en vértices
