Editar un objeto de nota técnica
Agregar líneas de referencia a un objeto de nota técnica
|
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Nota técnica
|
Básico |
Alt+1 (Windows) Option+1 (Mac) |
Para agregar una o más líneas de referencia a una nota técnica o nota clave:
Haga clic con el botón derecho en el objeto y seleccione Agregar línea de referencia desde el menú de contexto. De manera alternativa, seleccione el objeto y haga clic en el botón Agregar línea de referencia desde la paleta Información del objeto.
Haga clic para colocar los vértices de la nueva línea de referencia; haga doble clic en el punto de fin si esta línea de referencia requiere menos puntos que el número máximo de puntos.
Continue agregando nuevas líneas de referencia, según sea necesario.
Presione la tecla Esc para salir del modo Agregar línea de referencia.

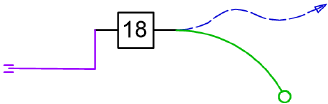

Líneas de referencia en la misma nota técnica pueden tener diferentes números de puntos, tipos de líneas y atributos de pluma. Edite las líneas de referencia desde la paleta Información del objeto, según lo descrito más abajo.
Eliminar líneas de referencia desde un objeto de nota técnica
Para eliminar una o más líneas de referencia desde una nota técnica o nota clave:
Haga clic con el botón derecho en el objeto y seleccione Eliminar línea de referencia desde el menú de contexto. De manera alternativa, seleccione el objeto y haga clic en el botón Eliminar línea de referencia desde la paleta Información del objeto.
Haga clic en la línea de referencia a eliminar. Continue haciendo clic para eliminar líneas adicionales, según sea necesario.
Presione la tecla Esc para salir del modo Eliminar línea de referencia.
Editar la nota técnica
Una vez que la nota técnica ha sido creada, use la paleta Información del objeto para editar el objeto de nota técnica. Múltiples objetos de nota técnica pueden ser seleccionadas y todos los cambios pueden ser realizados al mismo tiempo.
La mayoría de los parámetros están descritos en Insertar notas técnicas o notas clave. Los siguientes elementos sólo están disponibles desde en la paleta Información del objeto.
|
Parámetro |
Descripción |
|
Identificador de nota clave (se requiere el producto Design Suite) |
Para notas clave, para copiar el texto desde una nota clave existente, seleccione el número de leyenda de nota clave del elemento |
|
Editar nota |
Abre el cuadro de diálogo Nota técnica para editar el texto de nota técnica; consulte El cuadro de diálogo Nota técnica. Para convertir una nota técnica de base de datos existente en una nota técnica común, configure Base de datos a Ninguna. El texto de nota técnica puede ser editada y el texto de base de datos no es afectado. De manera alternativa, haga doble clic en el objeto de nota técnica con la herramienta Selección para abrir el cuadro de diálogo. |
|
Agregar línea de referencia |
Activar el modo Agregar línea de referencia; consulte más arriba |
|
Eliminar línea de referencia |
Activar el modo Eliminar línea de referencia; consulte más arriba |
|
Editar subobjeto |
Las líneas de referencia, texto, segmento portarrótulos e indicador de la nota técnica pueden ser editados de manera individual. Cuando una línea de referencia es seleccionada, campos adicionales se presentan para permitir diferentes configuraciones para cada línea. Haga clic en los botones flecha izquierda y flecha derecha para seleccionar qué subobjeto editar.
|
|
Ángulo de línea de referencia |
Configura el ángulo de la línea de referencia seleccionada; el valor debe ser entre -180° y 180° |
|
Diferentes botones de atributo se presentan dependiendo del subobjeto actualmente seleccionado con los botones Editar subobjeto. Cada botón abre un cuadro de diálogo para configurar los atributos de pluma de la línea de referencia, texto, segmento portarrótulos o indicador seleccionado. Dependiendo del objeto, los atributos pueden incluir Atributos de pluma, Atributos de grosor de línea, Atributos de marcador y Atributos de opacidad. |
Las siguientes opciones de edición también están disponibles.
Configurar la fuente, tamaño y estilo de texto usando el comando Texto > Formatear texto. De manera alternativa, asignar un estilo de texto a la nota técnica.
Si existen varias notas técnicas, use el comando Alinear/Distribuir líneas de referencia para mejorar la legibilidad (consulte Alinear y distribuir líneas de referencia).

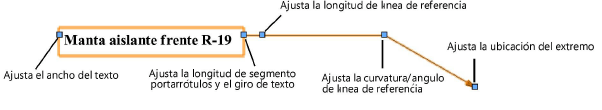

En el dibujo, un objeto de nota técnica contiene puntos de control que pueden ser movidos con el mouse para cambiar el segmento portarrótulos, y la longitud y posición de la línea de referencia. Una línea de referencia de nota técnica curva incluye puntos de control adicionales para ajustar la curvatura de la línea de referencia.
