Insertar notas técnicas o notas clave

Opciones de texto

Obtener texto desde base de datos

(se requiere el producto Design Suite)

En los productos Vectorworks Design Suite, la herramienta Nota técnica puede ser usada junto con una base de datos de notas externas.

En este cuadro de diálogo, la base datos a usar puede ser identificada. Seleccione la nota individual para cada nota técnica desde el cuadro de diálogo Nota técnica después de la colocación.

(Botón Base de datos)

El archivo de base de datos actual se presenta. Para seleccionar una base de datos diferente, haga clic en el botón base de datos.

Una base de datos de muestra está ubicada en la carpeta de aplicación de Vectorworks: [Vectorworks]\Bibliotecas\Valores predeterminados\Notas\Notas técnica.txt

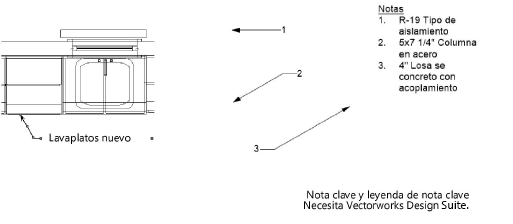

Colocar como nota clave

(se requiere el producto Design Suite)

Crea una nota clave con una leyenda de nota clave

Leyenda de nota clave

Leyendas de nota clave son específicas a capa; una leyenda es creada por capa. Sin embargo, una nota técnica colocada como una nota clave puede ser asociada con una leyenda de nota clave en cualquier capa. Seleccione la leyenda para la nota técnica. La Leyenda predeterminada es la leyenda de nota clave ubicada en la capa actual.

Prefijo/Sufijo de nota clave

Especifique el texto prefijo y sufijo de nota clave, si desea.

Ángulo de texto

Especifica el ángulo de giro del texto; ciertos ángulos pueden no estar disponibles dependiendo de la configuración Posición horizontal

Ancho de texto máximo

Indica el ancho de texto máximo antes de envolturas de texto; si la cadena de texto es más corta que el ancho máximo, el indicador se dimensiona para ajustar al texto. Texto girado no puede restringir el ancho de texto máximo.

Posición vertical

Configura la posición vertical del texto en relación al segmento portarrótulos; seleccione Automático para alinear a la línea superior de texto cuando la flecha apunta hacia abajo, y a la línea inferior de texto cuando la flecha apunta hacia arriba

Posición horizontal

Configura la posición horizontal del texto en relación al segmento portarrótulos; seleccione Auto para posicionar el texto a la derecha si la línea de referencia está a la izquierda, o a la izquierda si la línea de referencias está a la derecha

Alineación de texto horizontal

Especifica la alineación del texto de nota técnica; seleccione Automático para automáticamente alinear el texto al mismo costado que la línea de referencia.

De manera alternativa, seleccione Texto > Alineación o Texto > Formatear texto y seleccione una opción de alineación.

Formatear texto

Abre el cuadro de diálogo Formatear texto para configurar atributos de texto o seleccionar un estilo de texto

Opciones de indicador

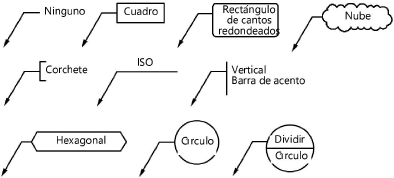

Estilo de indicador

Seleccione el tipo de indicador a dibujar alrededor del texto de nota técnica o número de nota clave.

Para colocar texto de nota técnica sobre y debajo de la línea en el Estilo de indicador Círculo dividido, presione la tecla Enter entre las líneas de texto.

Radio de esquina RR

Para estilos de indicador rectángulo redondeado, configura el radio de esquina

Margen de texto

Configura la distancia entre el indicador y el texto

Ajustar ancho de indicador automáticamente

Ajusta el ancho de indicador al texto; anule la selección para configurar el mismo ancho para todo indicador

Ancho de indicador máximo

Si el ancho del indicador no está configurado automáticamente para ajustar con el texto, ingrese el ancho de indicador máximo para todo indicador, en unidades de página

Sombra de indicador

Dibuja el indicador con una sombra paralela (no aplicable a estilos Ninguno, Corchete, ISO o Barra de acento vertical)

Configuraciones de sombra

Si Sombra de indicador es seleccionado, abre el cuadro de diálogo Configuraciones de sombra de indicador para especificar atributos de borde y relleno de sombra de indicador; consulte Especificar configuraciones de sombra de indicador de nota técnica o leyenda de nota clave

Opciones de línea de referencia

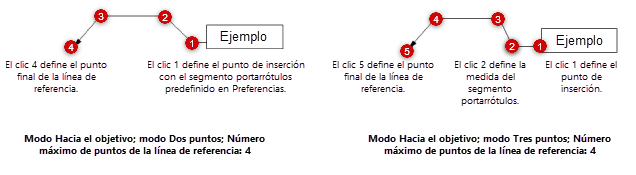

Número máximo de puntos de línea de referencia

(Sólo cuadro de diálogo Preferencias de nota técnica; este parámetro no puede ser editado más adelante en la paleta Información del objeto)

Configura el número de puntos de línea de referencia máximo para este objeto de nota técnica. Si el objeto tiene múltiples líneas de referencia, las líneas pueden tener números diferentes de puntos; haga doble clic para finalizar una línea de referencia que tiene menos puntos que el número máximo permitido.

Este parámetro también puede ser configurado o cambiado desde la barra de herramientas.

Longitud de segmento portarrótulos

Configura la longitud de la línea entre el texto y el inicio de la línea de referencia; puede ser cambiado moviendo un punto de control o desde la paleta Información del objeto. En modo Tres puntos, esta longitud es configurada por el tercer clic del mouse.

Tipo de línea de referencia

Seleccione Línea, Arco, Bézier o Ninguna; líneas de referencia curvas contienen puntos de control adicionales para controlar la forma de la curva

Radio de línea de referencia

Para tipos de línea de referencia de arco, especifica el radio de arco

Indicador

Seleccione un estilo de marcador desde la lista de estilos de marcador, o seleccione Personalizar para crear un marcador personalizado. Seleccione Editar lista de marcadores para abrir el cuadro de diálogo Editar lista de marcadores; consulte Editar la lista de indicadores.

Extender segmento portarrótulos

Extiende el segmento portarrótulos al final del texto de nota en lugar de al borde del indicador.

Esta opción no tiene efecto en el objeto de nota técnica si otras configuraciones dictan la apariencia del segmento portarrótulos de otra manera, como cuando Posición vertical es Sobre segmento portarrótulos o Tipo de guía es Ninguna.

Otras opciones

Aplicar configuraciones a nuevas notas técnicas en

Seleccione si estas preferencias de nota técnica deben ser aplicadas a nuevas notas técnicas o notas clave en este archivo (sólo Documento activo), o de manera general a todo archivo futuro (Todo nuevo documento)

Base de datos

(se requiere el producto Design Suite)

Presenta el archivo de base de datos actual; si es necesario, seleccione una base de datos diferente desde la lista de bases de datos disponibles

Opciones de ruta de base de datos

Abre el cuadro de diálogo Opciones de ruta de base de datos. Seleccione si conectar a la base de datos con una ruta absoluta o una ruta relativa al documento actual.

Use la ruta absoluta cuando la ubicación de los archivos de referencia con respecto al archivo activo no va a cambiar. Use la ruta relativa cuando los archivos pueden ser movidos a otro computador o plataforma; mientras la ruta relativa entre los archivos permanece igual, los archivos de referencia pueden ser encontrados. Todo archivo debe ser guardado en el mismo volumen o servidor para seleccionar esta opción.

Nombre de base de datos

Presenta el nombre de la base de datos actual

Filtro de base de datos

Seleccione un filtro para sólo presentar elementos que coinciden con los criterios de filtro, o agregue a/edite la lista de filtros; consulte Filtrar entradas de base de datos

Sección en base de datos

Seleccione la sección en la base de datos para seleccionar una nota

Descripción de nota en base de datos

Todas las notas en la sección seleccionada que cumplen con los criterios de filtro son enumeradas. Seleccione la nota a usar.

Ingrese texto en el cuadro de búsqueda para filtrar la lista.

Texto de nota técnica

Ingrese el texto de nota técnica; si el texto viene de una base de datos, se presenta el texto

Agregar nota a base de datos

(se requiere el producto Design Suite)

Abre el cuadro de diálogo Agregar nota a base de datos; consulte Agregar texto de nota técnica o nota general a una base de datos

Administrador de notas

(se requiere el producto Design Suite)

Abre el cuadro de diálogo Administrador de notas para administrar el contenido y la organización de la base de datos; consulte Administrar notas de base de datos
