Editar notas técnicas de nota clave y la leyenda de nota clave
Las notas clave y la leyenda de nota clave pueden ser editadas después de ser colocadas. Para editar una nota clave única, selecciónela y haga los cambios desde la paleta Información del objeto. Para editar todas las notas clave asociadas con una leyenda de nota clave en particular, seleccione la leyenda de nota clave y haga las ediciones desde la paleta Información del objeto.
El estilo de indicador de notas clave también puede ser presentado en la leyenda de nota clave; controle el estilo con notas clave o la leyenda.
Editar notas clave
Edite el texto o los gráficos de una nota clave individual de la misma manera que una nota técnica; consulte Editar un objeto de nota técnica.
Para convertir una nota clave existente en un objeto de nota técnica común, anule la selección Colocar como nota clave desde la paleta Información del objeto. La nota clave es quitada desde la leyenda de nota clave.
Eliminar notas clave
Si elimina una nota clave, las notas clave restantes no son renumeradas. La leyenda de nota clave mantiene una "brecha" o marcador de posición que presenta el texto personalizado especificado en Texto de posición no usado. Sin embargo, si Reusar posiciones no usadas es seleccionado y otra nota clave es colocada en el dibujo, la nueva nota clave reemplaza la primera nota clave de “brecha”. Hacer clic en Quitar brechas desde la paleta Información del objeto de una leyenda de nota clave seleccionada también quita brechas; otra manera de quitar brechas es ordenar las notas clave en el cuadro de diálogo Lista de notas clave.
Editar la leyenda de nota clave
Edite los parámetros de leyenda de nota clave desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Actualizar |
Actualiza la presentación de leyenda de nota clave |
|
Presentación de nota clave |
Seleccione el formato de presentación para notas clave: números, letras, números o letras con el prefijo y/o sufijo ingresado en las preferencias de nota técnica, o el texto de descripción desde la base de datos de notas, con o sin un punto decimal (punto). Ya que la descripción de nota puede ser presentada en notas técnicas y la leyenda de nota clave, es posible crear una designación alfanumérica dentro de la descripción de nota para cada entrada de base de datos y presentar ese número en el dibujo. Una base de datos de notas con descripciones numéricas puede ser usada directamente en el dibujo, ordenada automáticamente al orden apropiado. |
|
Ancho total |
Configura el ancho del texto para la leyenda de nota clave completa |
|
Sangría de texto de nota |
Ajusta el valor de sangría para el texto de cuerpo de leyenda |
|
Espaciado de nota |
Configura el ancho del cuerpo del texto de leyenda de nota clave |
|
Espaciado de línea |
Configura el número de líneas como espacio entre las notas |
|
# de columnas |
Seleccione el número de columnas para el texto de leyenda de nota clave |
|
Ancho de canaleta |
Cuando más de una columna es seleccionada para texto de leyenda de nota clave, configura la distancia entre las columnas |
|
Interrumpir texto de nota a través de columnas |
Cuando más de una columna es seleccionada para texto de leyenda de nota clave, permite interrumpir texto a través de columnas; cuando se anula la selección, el texto para cada nota no se interrumpe a la siguiente columna. |
|
Alineación de texto de cuerpo |
Especifica la alineación del texto de cuerpo. De manera alternativa, seleccione una opción de alineación desde el menú Vista, o seleccione Texto > Alineación o Texto > Formatear texto. |
|
Presentación de indicador |
Configura la presentación de indicador para números/letras de nota clave. Ninguno: Ningún indicador se presenta para la leyenda de referencia. por Nota técnica: El estilo de indicador usado para la nota técnica también es presentado en la leyenda. por Leyenda de nota clave: La leyenda de nota clave controla el estilo de indicador para notas técnicas; seleccione el Estilo de indicador. |
|

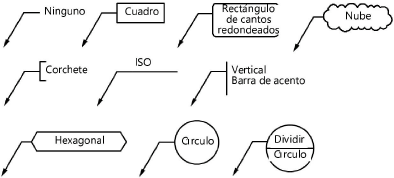

Estilo de indicador |
Cuando Presentación de indicador es configurado para ser controlado por Leyenda de nota clave, especifica el estilo de indicador a aplicar a la leyenda de nota clave y las notas clave. Para colocar texto de nota técnica sobre y debajo de la línea en el Estilo de indicador Círculo dividido, presione la tecla Enter entre las líneas de texto.
|
|
Radio de esquina RR |
Para estilos de indicador rectángulo redondeado, configura el radio de esquina |
|
Margen de texto |
Configura la distancia entre el indicador y el texto |
|
Ajustar ancho de indicador automáticamente |
Ajusta el ancho de indicador al texto; anule la selección para configurar el mismo ancho para todo indicador |
|
Ancho de indicador máximo |
Si el ancho del indicador no está configurado automáticamente para ajustar con el texto, ingrese el ancho de indicador máximo para todo indicador, en unidades de página |
|
Sombra de indicador |
Dibuja el indicador con una sombra paralela (no aplicable a estilos Ninguno, Corchete, ISO o Barra de acento vertical) |
|
Configuraciones de sombra de indicador |
Si Sombra de indicador es seleccionado, abre el cuadro de diálogo Configuraciones de sombra de indicador para especificar atributos de borde y relleno de sombra de indicador; consulte Especificar configuraciones de sombra de indicador de nota técnica o leyenda de nota clave |
|
Reusar posiciones no usadas |
Cuando se anula la selección, mantiene una brecha de marcador de posición para notas clave eliminadas; nuevas notas claves son adjuntadas al final de la leyenda. Al estar seleccionada, reemplaza posiciones de referencias no usadas en orden comenzando con la primera a medida que nuevas notas clave son colocadas en el dibujo. |
|
Texto de posición no usado |
Especifica el texto a presentar en posiciones de nota clave no usadas |
|
Quitar brechas |
Quita las posiciones de nota clave no usadas, renumerando las posiciones restantes |
|
Escala (En símbolo) |
Seleccione una escala o seleccione Personalizada. Cuando el objeto es parte de una definición de símbolo, la escala del texto puede ser controlada para usar en diferentes contextos. Edite la escala como parte de los componentes 2D de la definición de símbolo. |
|
Escala personalizada |
Cuando Personalizada es seleccionada desde Escala (En símbolo), ingrese un valor de escala personalizado |
|
Editar notas |
Abre el cuadro de diálogo Lista de notas clave para editar el texto, descripción u orden del texto de base de datos de nota clave, según lo descrito en la siguiente sección |
|
Formatear texto de título/cuerpo |
Abre el cuadro de diálogo Formatear texto para cambiar el formato de texto del título de leyenda o texto de cuerpo de leyenda. Para información sobre formatear texto, consulte Formatear textos. |

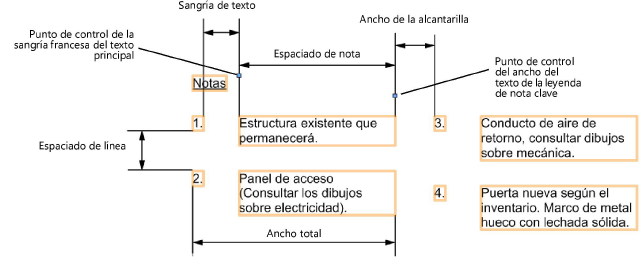

La leyenda de nota clave contiene puntos de control para ajustar la sangría y el ancho de texto directamente desde el dibujo.
Para cambiar el texto o la numeración de múltiples notas clave:
Seleccione la leyenda de nota clave y haga clic en Editar notas desde la paleta Información del objeto.
Se abre el cuadro de diálogo Lista de notas clave.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
# |
Notas clave son enumeradas en orden de numeración de leyenda de nota clave; haga clic en un número en la columna y arrástrelo hacia arriba o hacia abajo en la lista para cambiar el orden. De manera alternativa, haga clic en el encabezado de columna Descripción para ordenar las descripciones en orden alfabético y renumerarlas, o haga clic en el encabezado de columna Ruta relativa para ordenar notas según lo indicado por la marca de verificación. |
|
Descripción |
Enumera las descripciones de notas |
|
Ruta de acceso relativa |
Una marca de verificación indica si Opciones de ruta de base de datos en el cuadro de diálogo Nota técnica está configurado a Ruta relativa a documento actual. |
|
Editar |
Seleccione una descripción de nota clave y haga clic en Editar para editar el texto de nota o cambiar la descripción de nota clave; consulte El cuadro de diálogo Nota técnica. |
|
Texto de nota |
Seleccione una descripción de nota clave y edite el texto de la nota |
|
Administrador de notas |
Abre el cuadro de diálogo Administrador de notas para administrar el contenido y la organización de la base de datos; consulte Administrar notas de base de datos |
