El modo Conectar objeto único
El modo Conectar objeto único permite acortar o extender uno o más objetos elegidos para unirlos a un objeto límite. Solo puede conectar objetos abiertos, como líneas, arcos, polígonos abiertos, y curvas y líneas NURBS. Por otro lado, no podrá conectar objetos cerrados como círculos, rectángulos y polígonos cerrados, pues la aplicación los considera objetos límite.
Este modo también puede ser usado para conectar planos de cubierta; consulte Conectar planos de cubierta.
|
Modo |
Herramienta |
Conjunto de herramientas |
Acceso directo |
|
Conectar objeto único
|
Conectar/Combinar
|
Básico |
; (punto y coma, Windows) Tecla Option+L (Mac) |
Pasos para conectar un solo objeto a un objeto límite:
Haga clic en la herramienta y el modo.
Haga clic en el objeto a conectar y luego haga clic en el objeto de límite. El primer objeto quedará redimensionado para unirse al objeto límite.
Pasos para conectar múltiples objetos elegidos a un objeto límite:
Escoja los objetos que conectará a un objeto límite.
Haga clic en la herramienta y el modo.
Mientras presiona y mantiene presionada Alt (Windows) u Option (Mac), haga clic en uno de los objetos a conectar y luego haga clic en el objeto de límite. Los objetos elegidos quedan redimensionados para unirse al objeto límite.
De manera alternativa, haga clic en el modo Conectar múltiples objetos para conectar múltiples objetos a un objeto de límite (consulte El modo Conectar múltiples objetos).
|
Tipo de conexión |
Ejemplo |
|
Objeto bidimensional extendido a objeto límite |
|
|
Objeto bidimensional acortado al objeto límite |
|
|

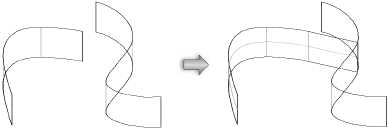

De una superficie NURBS a otra |
|
|
Selección de varios objetos bidimensionales para conectarlos a un objeto límite |
|
