Manta aislante
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para Crear líneas únicas |
Manta aislante
|
Detalles |
La herramienta Manta aislante dibuja un relleno de aislante plano a lo largo de una línea. Esta herramienta es útil para crear detalles personalizados. El aislante puede ser colocado dentro de en una pared, donde se ajusta automáticamente a la longitud de la pared.
Un mejor método para crear rellenos de aislante, especialmente para paredes, es usar un relleno de baldosa, que se escala y gira dentro de paredes, y componentes de losas y paredes.
Para crear una manta aislante:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto en el dibujo, y haga clic nuevamente para configurar la longitud y el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.

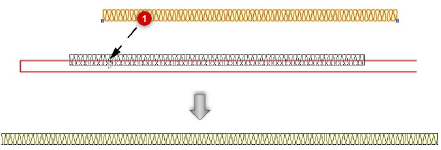

La manta aislante creado puede ser arrastrado en una pared existente.
Haga clic en Configurar posición para un objeto de manta aislante, para ajustar el aislante a la pared; Longitud tamaño a pared debe estar activado
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Insertar |
Al ser insertado en paredes, alinea el punto de inserción de la manta aislante con la línea central, o borde izquierdo o derecho, de la pared contenedora |
|
Interrupción |
Al ser insertado en paredes, seleccione el tipo de interrupción de pared para la manta aislante |
|
Altura |
Al ser insertado en paredes, configura la altura del aislante desde la parte inferior de la pared |
|
Invertir |
Al ser insertado en paredes, invierte la orientación de la manta aislante |
|
Configurar posición |
Al ser insertado en paredes y con Longitud tamaño a pared seleccionado, configura el aislante para ajustar a la longitud de la pared. La herramienta Mover por puntos es activada automáticamente; si se anula la selección de Longitud tamaña a pared, configure el desplazamiento de la manta aislantea lo largo de la pared según lo descrito en Mover símbolos en paredes con la herramienta Mover por puntos. |
|
Longitud |
Especifica la longitud de la manta aislante cuando se anula la selección de Longitud tamaño a pared |
|
Grosor |
Establece el ancho de la manta aislante |
|
Desplazamiento |
Configura el desplazamiento de la manta aislante desde su punto de inserción |
|
Dobleces/Grosor de unidad |
Configura el grosor de los dobleces del aislante |
|
Longitud tamaño a pared |
Al ser insertado en paredes, automáticamente configura la longitud de la manta aislante para coincidir con la longitud de la pared |
|
Agregar a inicio/fin |
Especifica un desplazamiento desde el inicio o fin de la pared, cuando la manta aislante es dimensionado para ajustar a la longitud de la pared |
