Concepto: Tipos de viewport
Nivel de dificultad: Principiante

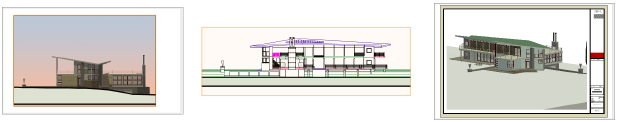

Los encuadres pueden mostrar vistas completas como también vistas ajustadas y vistas de un dibujo con configuración de visibilidad de capa y clase especificadas, así como parámetros de proyección, de modo de renderizado y de orientación (junto con detalles, anotaciones, cotas y bloques de borde de título). Los encuadres pueden mostrar otras partes del documento activo, o incluso porciones de otros documentos. Si el dibujo cambia actualice los encuadres para reflejar los cambios. Use estilos de viewport proporcionados por Vectorworks o personalizados, accesibles desde el Administrador de recursos o el Selector de recursos, para rápidamente aplicar o actualizar las mismas configuraciones para todos los viewports en el archivo que usan el estilo; consulte Estilos de viewport.
Consulte el tema afín, Viewport styles. Hay muchos tipos diferentes de encuadres, según si tiene el producto Vectorworks Fundamentals o uno o más productos de Vectorworks Design Suite.
Viewports de capa de hoja
Tanto en Vectorworks Fundamentals como en Vectorworks Design Suite, puede crear uno o más encuadres en una lámina, donde puede mostrar una o más capas de diseño de este documento en cada uno de los encuadres. Las láminas mantienen sus propios ajustes de impresión, incluso el área de impresión, resolución y los parámetros para configurar impresora. También puede crear un encuadre de lámina a partir de un cubo dinámico o vincularlo a una cámara de Renderworks.
Encuadres de capa de diseño solo en Vectorworks Design Suite
Los productos de Vectorworks Design Suite permiten crear uno o más encuadres en una capa de diseño. Al igual que un encuadre de lámina, un encuadre de capa de diseño puede mostrar capas de diseño del archivo actual en una vista completa o recortada. A diferencia de un encuadre de lámina, puede incluir una o más capas de diseño referenciadas de otro archivo.
Encuadres de sección solo en Vectorworks Design Suite
Un encuadre de sección vertical u horizontal crea una vista en sección transversal de un modelo en un plano de corte definido. Un encuadre de sección puede ser creado desde una capa de diseño, otro encuadre vertical no seccionado, o un cubo dinámico en una capa de diseño, o un encuadre horizontal si se trata solo de encuadres de sección vertical. Además, puede crear un encuadre de sección vertical a partir de una línea de sección-alzado en el dibujo. Puede colocar un encuadre de sección en una capa de diseño o en una lámina. Encuadres de sección permiten seleccionar ver objetos antes o más allá del plano de corte, o sobre o debajo del plano de corte, y establecer diferentes opciones y atributos de visualización para objetos 3D por clase o individualmente.
Encuadres de alzado interior (se necesita Vectorworks Architect)
Encuadres de alzado interior son encuadres de sección que permiten crear hasta cuatro encuadres de alzado interior desde una habitación o área seleccionada del modelo de manera simultánea. El indicador de alzado interior que se coloca automáticamente en la capa de diseño permite editar las vistas que aparecen y mantiene la coordinación entre el dibujo y los encuadres. Puede poner estos encuadres en una capa de diseño o en una lámina.
Encuadres con detalle solo en Vectorworks Design Suite
Un encuadre con detalle es un encuadre de lámina recortado que muestra una vista detallada de cualquier parte del dibujo. Puede crear un encuadre con detalle a partir de un objeto de recorte bidimensional simple o de un objeto de detalle constructivo en una capa de diseño, un encuadre de lámina o un encuadre de sección.

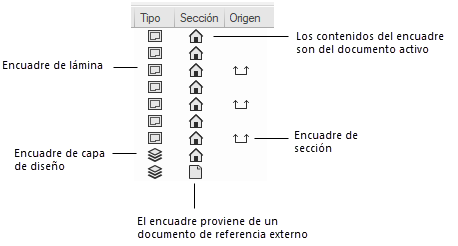

La pestaña Encuadres del cuadro de diálogo de Organización diferencia los varios tipos de encuadres.
