Opciones de renderizado de línea
|
Comando |
Ruta de acceso |
Barra de vista |
|
Opciones de render de línea |
Vista > Renderizado |
|
Use las opciones de renderizado de línea para controlar la apariencia de líneas en los modos Línea oculta, Línea oculta de trazo y Polígono matizado final. Esta configuración se aplica solo al dibujo activo y sigue vigente a menos que la modifique. Las configuraciones de render de línea actuales son guardadas cuando crea una plantilla (consulte Concepto: Plantillas).
Para encuadres de capa de hoja y encuadre de sección que usan el modo de renderizado Línea oculta, opciones de indicación de profundidad adicionales están disponibles. Indicación de profundidad en el modo Línea oculta ajusta el grosor y atenuación de línea para indicar distancia desde la cámara. Esto proporciona un renderizado más realista para vistas en perspectiva y ortogonales; consulte Mostrar profundidad en un encuadre. Para configurar indicación de profundidad para un encuadre seleccionado, haga clic en Configuraciones de renderizado en segundo plano/en primer plano en la paleta Información del objeto, dependiendo si la línea oculta es usada para el modo de renderizado en segundo plano o primer plano; cuando el cuadro de diálogo Configuraciones de renderizado de línea oculta se abre, una pestaña Indicación de profundidad está disponible.
Pasos para definir las opciones de renderizado de línea:
Seleccione el comando. Se abre el cuadro de diálogo Opciones de renderizado de línea, donde puede definir los parámetros correspondientes.
De manera alternativa, si un modo de render diferente está activo, seleccione el comando bajo Opciones para otros modos de render en el menú Modo de render actual en la barra de vista.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Estilo de trazo |
Seleccione el estilo de trazo para líneas ocultas cuando el modo Línea de trazo oculta es seleccionado |
|
Matizado de trazo |
Ajuste el control deslizante para seleccionar cómo líneas ocultas son matizadas cuando el modo Línea de trazo oculta es seleccionado |
|
Vista previa |
Muestra una vista previa de los parámetros seleccionados. |
|
Ángulo de suavizado |

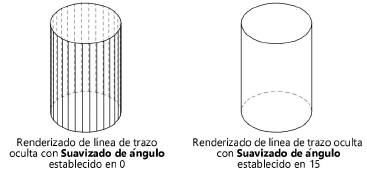

Úselo para definir el ángulo que reducirá las líneas de faceta si escoge uno de los modos, Línea oculta, Línea de trazos oculta o Polígono matizado final. Si el valor es mayor que cero, se eliminarán las líneas de faceta que separen dos facetas de un objeto comprendido en el ángulo respecto el uno del otro.
|
|
Generar líneas intersecadas |

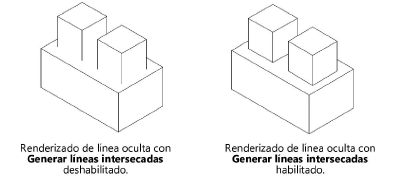

Úselo para trazar líneas donde las superficies en el dibujo se intersecan entre sí si escoge uno de estos modos: Línea oculta, Línea de trazo oculta o Polígono matizado final. En el caso de archivos más grandes con muchas superficies curvas, esta opción puede demorar el renderizado.
|
|
Mostrar achurados tridimensionales |

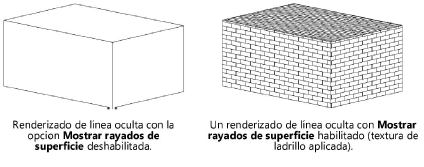

El parámetro muestra los achurados tridimensionales en una vista renderizada de línea oculta.
|
|
Mostrar texto e indicadores |
El parámetro muestra el texto y los indicadores en la vista renderizada. Ocultar texto y marcadores puede reducir considerablemente los tiempos de renderizado. |
|
Bosquejar resultados en línea oculta (Se requiere el producto Design Suite) |
Especifica si aplicar efectos de boceto a líneas cuando el modo Línea oculta, Línea de trazo oculta o Polígono matizado final es seleccionado; consulte Renderizado de bocetos |
|
Estilo de boceto predeterminado de documento/encuadre (Se requiere el producto Design Suite) |
Configura el estilo de boceto predeterminado para líneas cuando el modo Línea oculta, Línea de trazo oculta o Polígono matizado final es seleccionado; consulte Renderizado de bocetos. Haga clic en Editar para abrir el cuadro de diálogo Editor de estilo de boceto para modificaciones de estilo de boceto adicionales. Para un encuadre, haga clic en Vista previa para presentar una vista previa del cambio en el encuadre. |
|
Señalización de profundidad |
Disponible cuando el cuadro de diálogo es abierto desde la paleta Información del objeto de un encuadre de capa de hoja o encuadre de lámina. Consulte Mostrar profundidad en un encuadre. |
