Crear recortes en un plano de cubierta
|
Comando |
Ruta de acceso |
|
Escotar superficie |
Modificar Menú contextual |
Usar el comando Escotar superficie para agregar un recorte a uno plano de cubierta. Por ejemplo, un recorte puede ser usado para agregar un orificio para una chimenea y que superpone una o dos planos de la cubierta.
Los bordes del recorte son ingleteados según las selecciones realizadas en el cuadro de diálogo Crear plano de cubierta durante la creación del plano de cubierta.
Para agregar un recorte a un plano de cubierta:

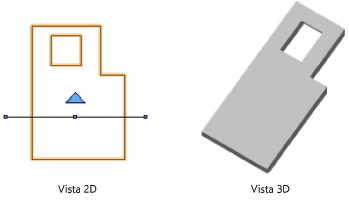

Cree un objeto con las cotas para el recorte y colóquelo en el plano de cubierta donde el recorte estará ubicado.
Seleccione ambos objetos.
Seleccione el comando.
Esto crea el recorte en el plano de cubierta, dejando atrás el objeto usado para realizar el recorte.
Elimine el objeto usado para realizar el recorte.
