Editar etiquetas de contorno
Editar posiciones de etiqueta
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Editar posición de etiqueta de modelo de sitio
|
Remodelar
|
Básico |
Normalmente, etiquetas de contorno son distribuidas a lo largo de líneas de contorno principales en intervalos regulares. En algunas ocasiones, esto no es deseable y una etiqueta debe ser movida. Cuando un modelo de sitio es seleccionado, existen dos modos adicionales disponibles para la herramienta Remodelar. Estos modos permiten reposicionar, agregar y quitar las etiquetas de contorno.
Mostrar etiquetas de contorno y Colocación de etiqueta personalizada debe ser seleccionadas en el cuadro de diálogo Configuraciones de modelo de sitio. Si las etiquetas no son presentadas, se solicita mostrarlas.
Para cambiar el tamaño de fuente de las etiquetas de contorno, configure el tamaño desde el menú Texto > Tamaño.
Para editar etiquetas de contorno:
Seleccione el modelo de sitio.
Haga clic en la herramienta y el modo.
Cada etiqueta en los contornos del modelo de sitio es presentada con un punto de control.

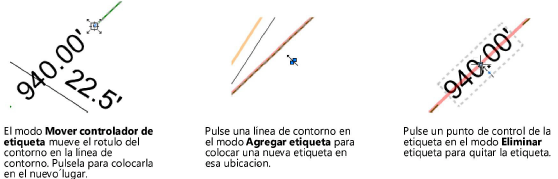

Haga clic en un modo de herramienta para mover, agregar, o eliminar controladores de etiqueta.
Sólo una etiqueta de contorno puede ser editada a la vez. Los modos de marquesina de la herramienta Remodelar no tienen ningún efecto en operaciones de etiqueta de contorno. Consultar Remodelar objetos para más información.
Si el modelo de sitio cambia más adelante, las posiciones de etiqueta relativas son conservadas, reduciendo la necesidad de reposicionarlas nuevamente.
Agregar etiquetas de contorno
Se puede desear controlar la ubicación de una serie de etiquetas al mismo tiempo (en lugar de ajustarlas una a una), o se puede se desear agregar más etiquetas de contorno a los contornos. Etiquetas de contorno pueden ser agregadas automáticamente a lo largo de una polilínea que se dibuja.

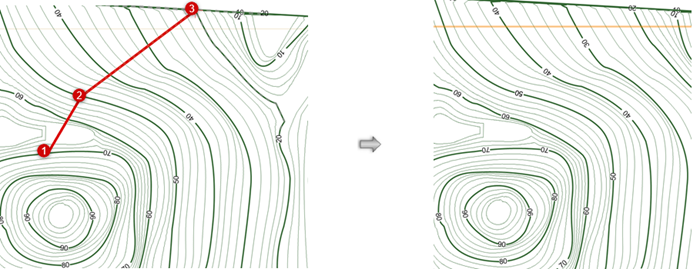

Para agregar etiquetas de contorno a lo largo de una polilínea:
Seleccione el modelo de sitio en vista Superior/Plano.
Desde la paleta Información del objeto, haga clic en Agregar etiquetas de contorno.
Haga clic para comenzar a dibujar la polilínea. Haga clic para configurar el final del segmento y el inicio del siguiente; haga doble clic para terminar la línea (consulte Crear polilíneas). Una etiqueta de contorno es colocada en cada intersección de contorno. Las etiquetas siguen toda configuración de atributo y unidad desde las configuraciones de modelo de sitio, i incluyendo la posición (paralelo al contorno u horizontal). La polilínea dibujada no es retenida después de la operación.
