Calcular y presentar pendiente y elevación
|
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Pendiente
|
Design Suite, Architect, Spotlight: Envoltura constructiva Landmark: Planificación de sitio y Cotas/Notas |
La herramienta Pendiente está disponible en todos los productos Vectorworks Design Suite, pero su funcionalidad de modelo de sitio requiere características adicionales que sólo están disponibles los productos Landmark y Architect.

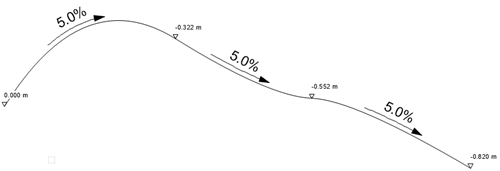

Cuando se usa para planificación de sitio, la herramienta Pendiente anota las pendientes de terreno en documentos de planificación de sitio. También puede ser usada para analizar pendientes en un dibujo e identificar pendientes críticas que requieren atención; consulte Configuraciones de pendiente: Panel Análisis.
Redes de objetos de pendiente conectados pueden ser creadas para mostrar características de elevación y pendiente en una superficie. Objetos de pendiente pueden ser usados junto con un modelo de sitio (automáticamente tomando la elevación desde el modelo de sitio) y pueden modificar el modelo de sitio. Si el modelo de sitio aún no existe, loci 3D pueden ser generados desde elevaciones de objeto de pendiente y pueden ser usados luego como la base de creación de un modelo de sitio.
|
Modo |
Descripción |
|
Vértice
|
Dibuja una pendiente usando las opciones de creación de polilínea seleccionadas y las configuraciones de preferencia actuales |
|
Inserción lineal
|
Dibuja una pendiente en base a parámetros de elevación configurados o un modelo de sitio |
|
Editar elevación
|
Cambia el valor de elevación de uno o más objetos de pendiente existentes |
|
Opciones de creación de polilínea |
Para el modo Vértice, selecciona el método para dibujar la polilínea de trazo del objeto |
|
Parámetro 1/Parámetro 2 |
Dados dos parámetros, los parámetros de pendiente son calculados para los parámetros restantes; seleccione los dos parámetros conocidos para la pendiente siendo dibujada. Consulte Configuraciones de pendiente: Panel General. |
|
Revisar y ajustar
|
Para el modo Inserción lineal, abre el cuadro de diálogo Configuraciones de pendiente después de la creación de una línea de pendiente |
|
Actualizar
|
Actualiza todo objeto de pendiente en el dibujo, aplicando configuraciones de preferencia actuales y actualizando todo punto de elevación traslapado |
|
Preferencias
|
Configura las preferencias globales predeterminadas para el objeto de pendiente |
