Configuraciones de pendiente

General

Dados dos parámetros, los parámetros de pendiente son calculados para los parámetros restantes. Ingrese los dos parámetros conocidos para calcular y presentar los otros parámetros de pendiente.

La elevación inicial del primer y/o segundo punto del objeto de pendiente es determinada por los siguientes métodos:

Si un objeto de pendiente existente está debajo de uno de los puntos, la elevación del objeto de pendiente existente es usada.

Si un objeto de estaca está debajo de uno de los puntos, su elevación es usada.

Si un modelo de sitio está debajo de uno de los puntos, la elevación calculada del punto es usada.

Si ninguno de los anteriores ocurre, los valores de Parámetro 1 y Parámetro 2 son considerados.

Parámetro 1

Seleccione el primer parámetro conocido (elevación 1, elevación 2, pendiente descendente en %, pendiente ascendente en %, proporción descendente (elevación/distancia), proporción ascendente (elevación/distancia) o cambio de elevación) e ingrese los valores asociados con el parámetro

Parámetro 2

Seleccione el segundo parámetro conocido (opciones disponibles dependen del primer parámetro seleccionado; al menos uno de los dos parámetros conocidos debe ser una elevación) e ingrese el valor asociado con el parámetro

Presentación de parámetro

Los parámetros restantes son calculados y presentados

Modelado de terreno

Modo objeto de pendiente

Usar altura de objeto de pendiente: Usa los valores de elevación especificados en los parámetros generales.

Usar altura desde modelo de sitio: Cuando la pendiente es dibujada sobre un modelo de sitio la elevación del primer punto y del segundo es derivada desde el modelo de sitio existente o propuesto. Los valores en los parámetros generales no son aplicables. El objeto de pendiente se actualiza con el modelo de sitio.

Cambiar modelo de sitio (usar pendiente como modificador de bloque): Usa el objeto de pendiente como un modificador de sitio; los valores de elevación especificados en los parámetros generales son aplicados al modelo de sitio existente o propuesto. Actualice el modelo de sitio para aplicar los cambios (seleccione el modelo de sitio y haga clic en Actualizar desde la paleta Información del objeto).

Capa de modelo de sitio

Para cambiar el modelo de sitio conectado (consulte Conectar objetos de dibujo al modelo de sitio), seleccione la capa de diseño del modelo de sitio. El modelo de sitio debe ser actualizado para que la pendiente lo modifique. Si desea que la pendiente se conecte entre diferentes modelos de sitio para un proyecto con levantamientos topográficos que se actualizan durante las etapas del diseño, o para probar diferentes soluciones de diseño sin necesidad de reconectarla manualmente cada vez, coloque la pendiente en una capa sobre las capas de modelo de sitio y seleccione Auto aquí; la pendiente se conectará automáticamente con el modelo de sitio visible que está más cerca debajo de ella en el orden de apilamiento.

Aplicar a

Seleccione si el modelo de sitio existente o propuesto proporciona valores de elevación cuando Usar alturas desde modelo del sitio es seleccionado, o cuál modelo de sitio a modificar cuando Cambiar modelo de sitio es seleccionado

Tolerancia de simplificación

Para una pendiente que sirve como un modificador de sitio, ingrese un valor positivo para redefinir la distancia horizontal entre las partes más cercanas de dos partes adyacentes del modificador. Una distancia más larga simplifica el polígono modificador reduciendo el número de puntos de origen que modifican el modelo de sitio. Una distancia más corta aumenta el número de puntos de origen que modifican el modelo de sitio. Un valor de 0 (cero) no simplifica el modificador.

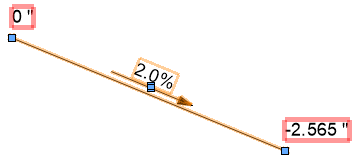

Puntos de elevación

Símbolo marcador de elevación

Haga clic en el selector de símbolo de marcador de elevación para seleccionar un recurso desde el Selector de recursos. El marcador aparece en cada extremo del objeto de pendiente.

Escala

Escala el marcador de elevación respecto a la escala de capa por el factor de escala especificado; un Factor menor a uno disminuye el tamaño del marcador mientras que un Factor mayor que uno aumenta su tamaño

Mostrar valor de pendiente

Presenta el valor de pendiente.

Si el valor no es presentado, aumente el tamaño de texto seleccionando Texto > Tamaño.

Mostrar valor de longitud proyectado/de superficie

Presenta la longitud proyectada de longitud de pendiente/de superficie y la flecha de pendiente; la flecha de pendiente siempre indica la dirección de pendiente descendente. Ingrese un prefijo para el valor, si desea.

La longitud proyectada es la distancia entre los puntos según lo medido a lo largo de una proyección horizontal; la longitud de superficie es la distancia entre los puntos según lo medido a lo largo de la superficie, facilitando un cálculo más preciso para estimaciones de compra.

Si Mostrar valor de longitud proyectada y Mostrar valor de longitud de superficie son seleccionados, ambos valores son presentados a lo largo del objeto de pendiente con una barra diagonal (/) entre ellos (prefijo + longitud proyectada/prefijo + longitud de superficie).

Mostrar valor(es) de longitud debajo de flecha

Cuando Mostrar valor de longitud proyectada y/o Mostrar valor de longitud de superficie es seleccionado, presenta el valor debajo de la flecha de pendiente

Dibujar línea

Dibuja una línea de pendiente para representar la distancia entre los dos puntos de elevación
