平面外观

在除俯视/平面图以外的任何视图中，图层平面都用蓝色矩形表示。当图层平面为工作平面时，显示红色的 X′轴，绿色的 Y′轴，蓝色的 Z′轴，并只显示图层平面。

一旦改变或直接设置了工作平面的位置，它将在屏幕上以粉红色的框架表示，并酌情旋转 X'， Y'和 Z'轴；图层平面仍然是可见的，除非你切换到渲染视图。

在三维视图中，轴始终默认可见，尽管它们在渲染实体对象背后时显得更加透明。

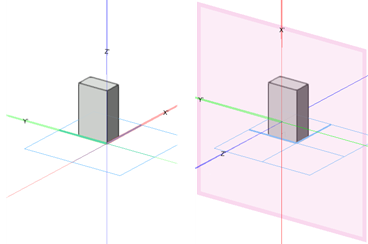

图层平面为工作平面（左），工作平面垂直于图层平面（右）

可以在 Vectorworks 首选项中自定义图层平面的颜色和工作平面的外观；请参阅Vectorworks 首选项：“交互”窗格以获取详细信息。使用栅格设置弹出窗口或对话框中的设置来显示或隐藏 Z 轴和所有轴标签；请参阅吸附到栅格。

当光标在合适的对象上时，自动工作平面将以紫色高亮显示。在工作平面中，红色轴线为 X′轴，绿色轴线为 Y′轴；虚线表示负轴。

用选择工具单击工作平面的边框或轴，以选择工作平面并显示图柄。每条轴周围都有彩色图柄，以及用于控制该平面的一个移动图柄。

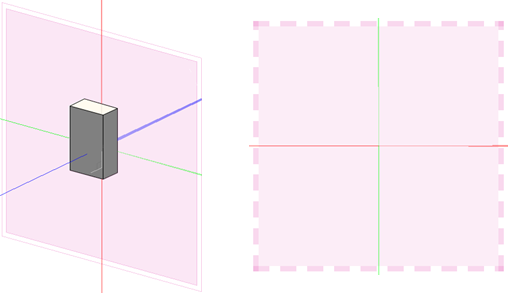

当从后面看时，工作平面显示带有双线边框。当工作平面与视图平行（这样您在该平面上绘图时就无法看到它）时，工作平面以虚线边框显示。
