自动连接电路
|
命令 |
工作空间：路径 |
|
连接选定项 |
Design Suite：娱乐 > ConnectCAD 绘图 Spotlight：Spotlight > ConnectCAD 绘图 ConnectCAD：ConnectCAD > 绘图 |
连接选定项命令可快速连接选定设备的插座；选定设备可以水平或垂直方向对齐，并且可以位于不同的设计图层上。它类似于连接工具的多连接模式，但是它可以更快，因为它可以同时从多个设备连接兼容的插座，而且不需要初始连接。
连接水平对齐的设备
要自动连接水平对齐的选定设备：

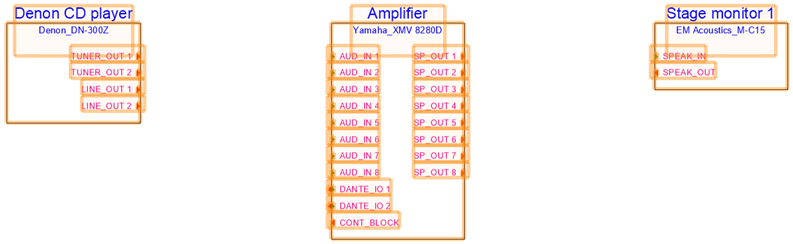

选择要连接的设备。可以选择两个以上的设备。
选择该命令。

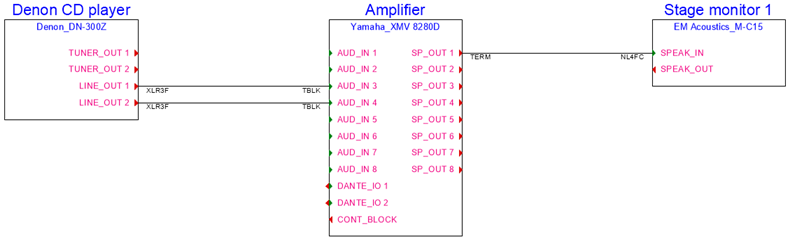

对于所有选定设备，正对面的兼容插座都会自动从左到右进行连接。
连接垂直对齐的设备
要自动连接垂直对齐的选定设备：

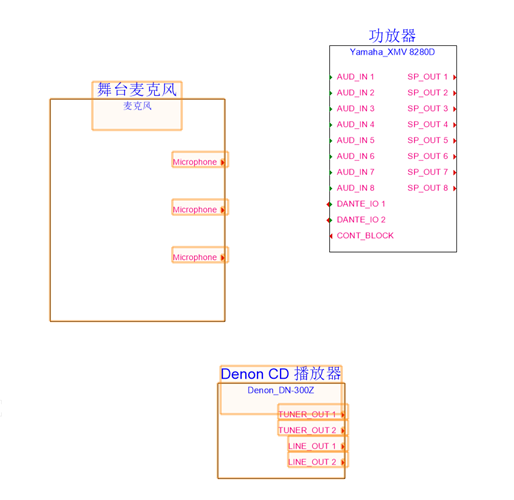

选择一个或多个垂直对齐的设备。

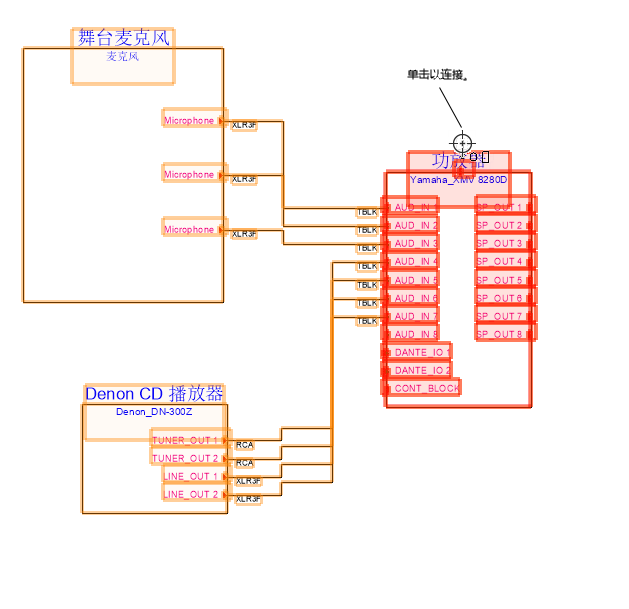

选择该命令，然后将光标移到要连接的设备上。
将显示带有十字光标的圆，显示电路路径的预览，并高亮显示要连接的设备。

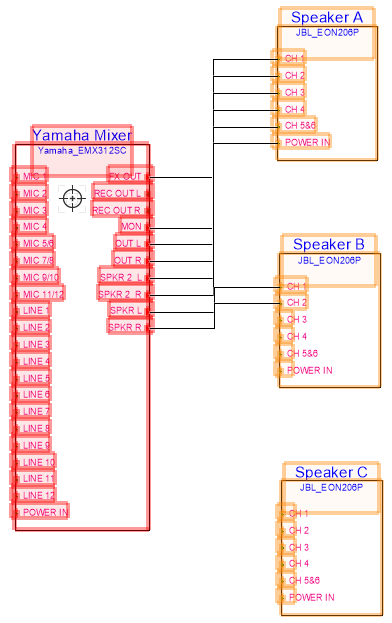

如果选定设备上的插座数量超过高亮显示设备上的兼容插座数量，则电路预览将显示选定设备不会自动连接到高亮显示的设备。
单击高亮显示的设备以将其连接到选定设备。

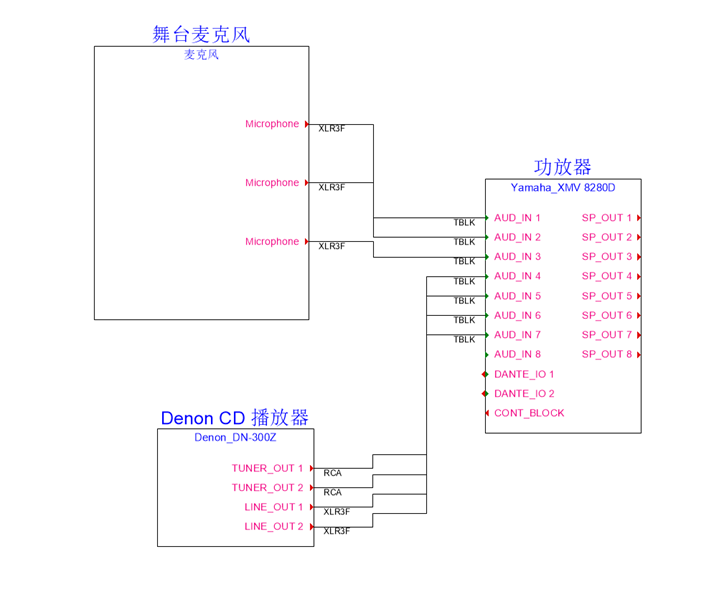

对于所有选定设备，从左到右或从右到左的兼容插座都会自动连接。
（可选）编辑电路的路径（请参阅编辑电路）。
