ConnectCAD放置面板接口

工具

工作空间:工具集

面板接口

Design Suite、Spotlight:ConnectCAD 布局

ConnectCAD:布局

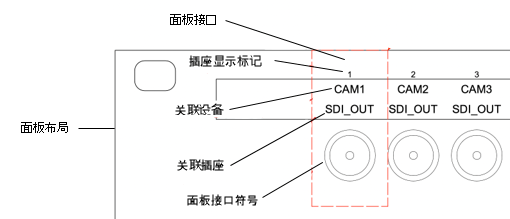

面板接口显示接口符号及其标签,以表示接口连接到的示意图设备和插座。面板接口工具将面板接口添加到面板布局(请参阅创建接口面板布局)。

模式

说明

单击

在单击位置放置面板接口

线性阵列

以指定的间距距离沿绘制的线放置一个面板接口阵列

网格阵列

以指定的间距距离将面板接口放置在栅格阵列中

连接到插座

选择一个示意图插座以连接到面板接口。面板接口获取插座的数据。来自所有匹配设备类型的面板的插座名称可用;首先列出具有该样式面板的设备(请参阅从示意图设备创建面板布局)。

显示标记

输入用于在面板布局中显示的标记名称(通常,这是链接的插座编号)

连接器

打开“资源选择器”以选择要放置的接口资源

间距

指定阵列模式下面板接口之间的水平距离

要向面板布局添加面板接口:

双击面板布局以在对象编辑模式中打开它;请参阅对象编辑模式。有样式和无样式的面板布局都可以编辑。

如果未在对象编辑模式下打开面板布局,则在放置面板接口时选择布局(请参阅步骤 4)。要编辑面板接口参数,在对象编辑模式下打开布局。

单击该工具,然后选择放置模式。

从工具栏中,选择连接到插座名称,输入显示标记,从“资源选择器”中选择接口符号,如果需要,指定阵列中面板接口之间的间距

在面板布局中单击以放置面板接口。放置方法取决于所选的模式。

单击模式下,单击一次以放置面板接口。

在其中一种阵列模式下,单击一次以开始阵列;移动光标以设置阵列的方向。预览表示对象的间距和放置;浮动数据栏显示计数。单击以放置阵列。面板接口自动按顺序编号。

面板接口参数可以从“对象信息”面板编辑。

单击以显示/隐藏参数。单击以显示/隐藏参数。

参数

说明

概述



连接到插座

选择一个连接到面板接口的插座。来自所有匹配设备类型的面板的插座名称可用;首先列出具有该样式面板的设备(请参阅从示意图设备创建面板布局)。连接到一个插座将填充显示标记已连接设备已连接插座

选择“其他”以打开“其他插座名称”对话框,并输入插座名称。

显示标记

输入用于在面板布局中显示的标记名称(通常,这是链接的插座编号)

符号

显示面板接口符号。打开“资源选择器”以选择要放置的不同接口资源。

已连接标签

(仅适用于终端面板)如果一个面板接口链接到多个设备和/或插座,则设备和/或插座将根据优先级显示:

机架设备作为电路源

机架设备作为电路目标

插孔板作为电路源

插孔板作为电路目标

非机架设备作为电路源

非机架设备作为电路目标

终端面板和接口面板作为电路源

终端面板和接口面板作为电路目标

已连接设备

显示面板接口所链接到的设备

已连接插座

显示面板接口所链接到的插座

显示



文本垂直偏移

指定显示标记、已连接设备和/或已连接插座上的面板接口符号与文本之间的间距

显示显示标记

在面板接口符号上方显示显示标记

显示连接的设备

在面板接口符号上方显示已连接设备名称

显示连接的插座

在面板接口符号上方显示已连接插座名称

退出对象编辑模式以返回到面板布局。
