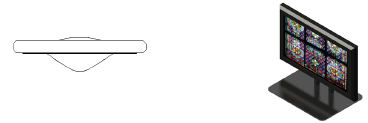

插入电视对象

参数

说明

电视类型

选择电视的类型：平板、CRT 或弧形 CRT

屏幕宽高比

选择屏幕的宽高比：4:3（标准）或 16:9（宽屏）；弧形 CRT 屏幕的宽高比不能为 16:9

外壳

显示电视外壳

选择外壳

从资源选择器中选择电视包装；可用模型取决于选定的电视类型和屏幕宽高比

品牌

指定电视品牌

型号

指定电视型号

大小

显示电视大小

宽度（图像）

显示屏幕图像区域的宽度

高度（图像）

显示屏幕图像区域的高度

倾斜

以度为单位设置电视机的倾斜度；正值会使电视屏幕向上倾斜，而负值则会使电视屏幕向下倾斜

权重

显示电视机的重量

悬挂点

设置是使用顶部、中部还是底部悬挂点

功率

输入要求的瓦数，用于功耗计算和报告

显示覆盖区域

（仅二维）

根据屏幕大小指示视野区域；区域内的观察者应能够查看屏幕

设置

区域参照

根据屏幕宽度、高度或对角线测量值计算覆盖区域

最大水平角度/最大垂直角度

屏幕相对于精确视角的水平和垂直最大视角

观看高度

输入普通观看者观看时的高度（可能为坐下高度）

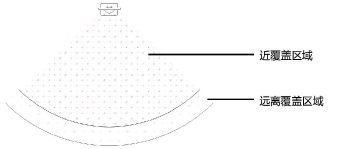

近覆盖区域乘数

指定参照尺寸标注的乘数以确定近覆盖区域的范围

远覆盖区域乘数

指定参照尺寸标注的乘数以确定远覆盖区域的范围

屏幕图像

显示当前屏幕图像的名称

编辑屏幕图像

打开“编辑屏幕图像”对话框以选择屏幕显示图像；请参阅指派图像、视频或输入

可调节支架

对于平板电视，选择要添加到屏幕外壳的支架

杆高

选择从支架基底到平面外壳底部的测量高度；或选择“自定义”以输入自定义高度

外壳高度

指定支架上外壳的高度

电源和信号详细信息

电路编号

指示电视插头插入位置的电路编号

电路名称

指定捆绑电路组的名称

来源

指定源信息

驱动线

指示将该信号馈送至电视的驱动线的相关信息

输入

指定输入信息

帧率

指定帧率信息

分辨率

指定分辨率

地点、位置、单元、用途、供应商、成本、备注

添加可以放在绘图中或者可用于报告的信息

文本选项

打开“文本选项”对话框，以启用显示并对设置标签的文本格式

默认文本位置

将文本标签还原至其默认位置

类

打开“类”对话框，指定电视各个部分的类命名。这允许将电视的各部分设置为可见、变灰或不可见。

使用标准类，从绘图中存在的类列表中选择一个类，或者新建一个类。选择<电视类>，将电视元素放置在与电视相同的类中。

类前缀：为所有电视机部件指定可选默认根类命名标准；单击指派带前缀的默认类以使所有电视机类名称以该前缀开头，以将其放在一起排序。

使用前缀指派默认类：用类前缀（如果有）将所有电视机元素的类名称设为标准名称。

电视元素：为电视的每个部分指定类名称标准；此处显示的类名称应用于元素。

更新

当“对象信息”面板的参数被更改时，更新对象

负载信息

电视被视为 Braceworks 计算中的点负载；如果插入点在一个升降装置对象上，它被视为该结构上的负载。负载信息用于 Braceworks 计算和报告（需要 Braceworks）

包括在计算中

（需要 Braceworks）

包括 Braceworks 计算中的电视；取消选择以将电视排除在结构计算之外

负载组名称

负载类别始终是视频屏幕对象的视频

负载 ID

输入负载的唯一标识，以供报告信息使用

负载名称

识别负载计算中的对象

总重量

输入对象的总重量

位置

显示关联升降装置对象的名称（如果附加了对象）。

有关附加负载的方法，请参阅进行附加。

设备子部件

列出组成对象的子部件。这些子部件在设备和库存列表中单独计数和报告。

该类型对象的参数必须在Spotlight 首选项：“库存”窗格。

设备虚拟部件

虚拟部件与对象关联，并在设备和库存列表中报告，但不在绘图中显示。添加虚拟部件后，它们列于“对象信息”面板中。

编辑虚拟部件

打开“虚拟部件”对话框以将虚拟部件添加到对象；请参阅管理虚拟部件和独立虚拟部件

指派源

打开“指派源”对话框以将对象及其子部件和虚拟部件指派到库存源；请参阅将设备指派到库存
