概念：三维建模

难度：中级

Vectorworks 中的三维建模提供了满足一系列设计需求的技术，包括建筑细节、自定义家具和大型或小型雕塑对象。

三维建模的类型

Vectorworks 包含灵活的工具和命令组合，以创建和操作三维模型。创建任何模型通常有多种方法，但是按照正确的顺序使用正确的对象、工具和命令可以提高效率并改进结果。

等高线建模

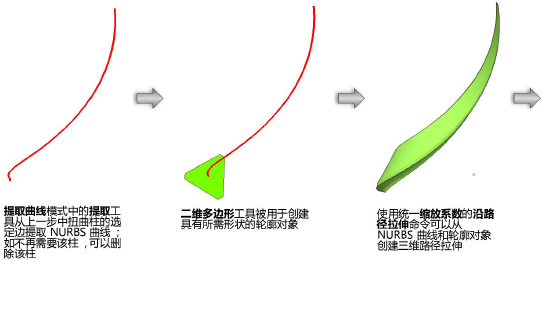

NURBS 曲线和三维多边形等对象可以通过精确操控对象的顶点和等高线在三维空间中创建基本形状（请参阅创建 NURBS 曲线和创建三维多边形）。然后可以将这些对象转换为其他对象，如曲面和实体，以形成更复杂的形状。

实体建模

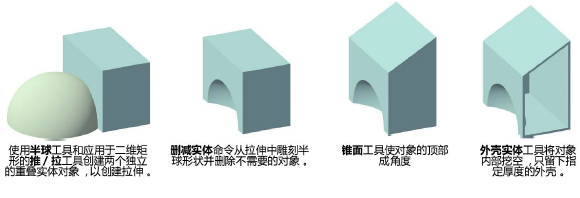

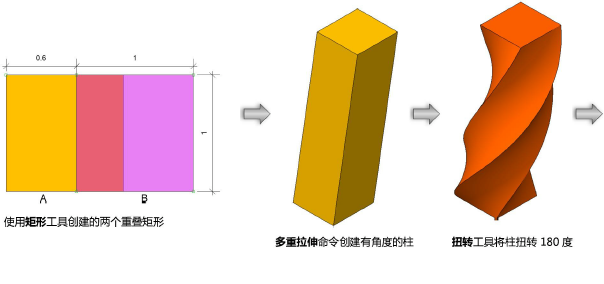

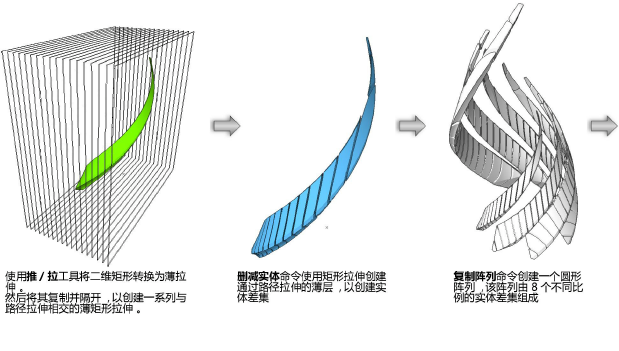

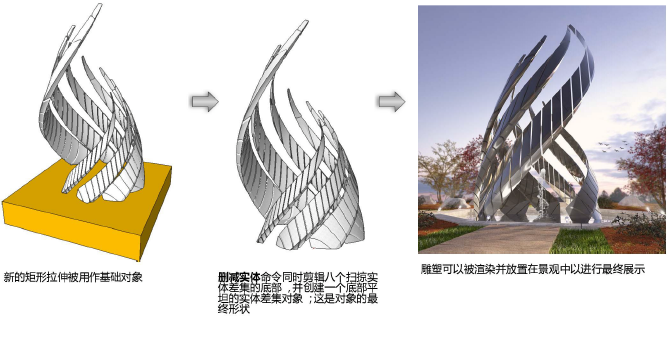

包含体积的实体对象包括拉伸（常规、锥形、多个和沿路径）、扫掠、外壳、圆角、倒角、实体基本体（球体、圆锥体等）、实体累加/差集和其他。主要在三维建模工具集中以及修改和模型菜单中，有多个工具和命令可以创建和重调实体的形状。

许多实体对象还具有嵌套的可编辑历史记录（请参阅编辑实体对象历史记录）。相比之下，一般实体清除了所有的历史记录。

任何实体对象都可以转换为一般实体对象，某些实体操作会自动生成一般实体。由于一般实体使用的计算机资源比其他实体对象少得多，因此在实现其最终形式并且确信无需再进行编辑后，可以选择将对象转换为一般实体，以减小文件大小并提高性能。

曲面建模

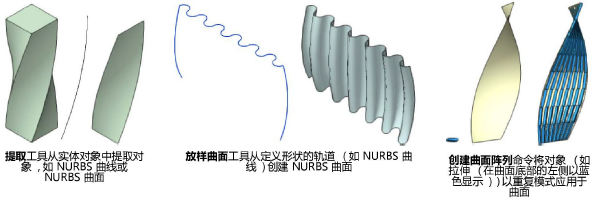

使用 NURBS 曲面以及关联工具和命令（如放样曲面、提取和投影工具）以及三维工具箱命令套件创建非理性、自由形式的形状（如帘幔和其他流动对象），然后使用加权顶点将曲面"拉"成形状。使用外壳实体工具和缝合并修剪曲面命令等功能，可以将曲面转换为实体形状。

细分建模

细分建模是创建具有有机或自由形状的对象的非常强大和灵活的方法。从几何细分基本对象开始，您可以操作多边形笼网来雕刻所需的形状。根据模型的迭代设置，笼网不一定与对象的形状相同；相反，更改笼网的边、面或顶点可以间接且更微妙地影响基础形状。这允许创建弯曲的复杂形状和其他更灵活的操作。

网面建模

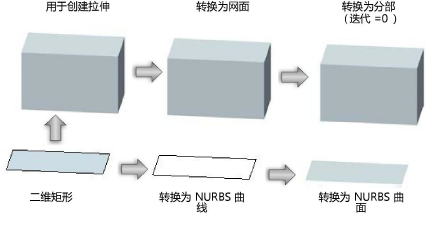

网面在 Vectorworks 中非常有用，用于从其他程序导入模型，以及帮助将一种类型的对象转换为另一种类型。然而，网面在计算资源方面是非常“昂贵”的，并且很难高效地编辑。有两种方法来解决这一问题。如果您需要高质量的最终对象，并且细节至关重要，那么最好将对象重新建模为实体；这样可以提高对象的可编辑性，同时减少计算资源的消耗。但是，这可能非常耗时。对于复杂对象或有机形状对象，简化网面以减小文件大小可能会更高效（请参阅简化网面对象）。简化网面后对其进行平滑处理（在“对象信息”面板的“渲染”选项卡上，或在文件中所有网面的“文档首选项”的“显示”选项卡上），有助于隐藏由简化引起的任何小面。

Marionette 建模

使用 Marionette 进行可视化脚本编写建立按顺序执行动作的网络，以定义对象的大小、形状、纹理等。Marionette 脚本可用于创建或修改多种三维对象，包括实体对象、网面、插件对象和场地模型。脚本可以有效地操作大量对象。大多数 Vectorworks 三维建模命令都可以合并到 Marionette 脚本中。更改脚本会快速更改输出。
