将硬景观或修整器与现有几何形状对齐
场地修整器工具的对齐模式和创建对齐硬景观配置的能力都提供了一种灵活的方法，以使硬景观或场地修整器与相邻对象的边对齐。这种类型的硬景观或修整器会自动调整自身，以使其边缘垂直对齐相邻道路、其他硬景观、概念模型、拉伸、三维多边形、景观区域、墙壁和平面垫块或带挡土边的垫块配置中的其他场地修整器的共线边缘。而且，这种类型的硬景观对象或修整器可以对其曲面进行特定的标高修改。
绘制对齐修整器时，启用“吸附”设置中的吸附到对象。
对齐硬景观

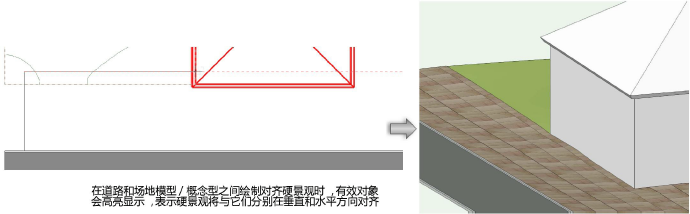

在场地模型交互设置为“对齐”的情况下绘制硬景观。请参阅创建硬景观和硬景观首选项。通过沿着硬景观应该对齐的有效对象的边缘进行跟踪来绘制硬景观；当光标移动到符合条件的对齐对象上时，这些对象的边缘会高亮显示。或者，可以先绘制硬景观，然后变换（移动或重调形状）或转换为与相邻对象对齐的硬景观。生成的硬景观的边缘与沿着物体相遇的边缘与标高垂直对齐。
对齐修整器
您可以使用场地修整器工具的对齐模式创建一个对齐场地修整器；请参阅创建一个对齐场地修整器。
硬景观或修整器与有效对象的特定部分对齐。在“硬景观主区域组件”对话框中设置的硬景观基准控制着沿硬景观边缘对齐的位置。
|
相邻对象类型 |
对齐 |
|
道路 |
路缘顶部（如果路缘宽度或路缘高度为0，意指道路缘的最上表面） |
|
硬景观 |
在“编辑楼板样式”或“楼板组件”对话框中找到的边、（如果有楼板的话）基准（包括组件顶部或组件底部值）。 与现有的对齐硬景观对齐时，新的硬景观将与现有的硬景观对齐。 |
|
概念模型 |
最下方楼板的顶部或建筑物的底部（如果楼板厚度为0） |
|
拉伸 |
拉伸的顶部 |
|
三维多边形 |
边缘（或底部边缘，如果多边形完全垂直） |
|
景观区域 |
景观区域的边缘 |
|
墙壁 |
墙壁的底部边界 |
|
平面垫块场地修整器 |
垫块的边缘 |
|
带挡土边的垫块修整器 |
垫块的边缘（墙壁的底部） |
对齐硬景观和修整器只要重叠，就会与相邻对象保持关联。相邻对象发生变化，或相邻对象被移动或删除的情况，会影响对齐楼板，并使其过时。在“对象信息”面板中，重新对齐按钮变为红色。从“对象信息”面板中单击重新对齐，重置受影响的顶点标高。如果这符合设计的需要，硬景观或修整器也可以保持过时。
“对象信息”面板中的与对象对齐打开参数控制硬景观或修整器与相邻对象的交互。当设置为“所有图层”时，即使相邻对象被隐藏，硬景观或修整器也会与其对齐，并且不被视为过时。
