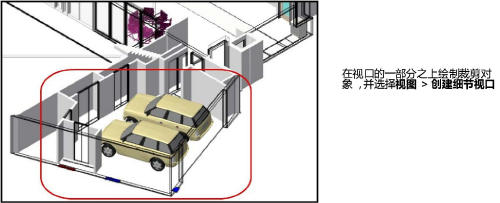

创建详图视口

参数

说明

样式名称

在“资源选择器”中双击资源以将其激活，或单击“无样式”。如果将有样式的对象转换为无样式，则保留当前值，但将所有参数设置为“按实例”以允许编辑。

按样式/实例

图形指示可由视口样式设置的每个参数是设为“按样式”并赋予一个固定值，还是设为“按实例”，以在对话框中可编辑。一个样式可能包含这两个设置的组合，以平衡对一致性和灵活性的需求。某些参数必须由实例设置，不遵循这些设置。

按样式/实例设置由样式建立，不能从该对话框更改。

要编辑样式，请参阅创建和编辑视口样式；编辑样式会修改文件中使用该样式的所有视口。

常规设置

将视口命名为绘图编号/图纸编号

选择此项以自动将视口名称设置为绘图编号和图纸图层名称的组合。

取消选择该选项，可输入自定义的视口名称。

视口名称

如果没有选择将视口命名为绘图编号/图纸编号，输入视口的描述性名称。该名称在“导航”面板和“组织”对话框中为视口显示。该名称在文档中必须是唯一的。

在图层上创建

选择将在其上创建视口的图纸图层，或选择“新建图纸图层”以创建图纸图层。如果不存在图纸图层，且未在此处创建新的图纸图层，在单击确定后，系统将提示您创建图纸图层。

使用绘图标签

在视口的注释空间中创建绘图标签；从“资源选择器”选择样式

绘图编号

自动默认使用选定图纸图层上可用的后续绘图编号。该编号显示在与该视口关联的绘图标签上，以及细节标注上。此编号在该图纸图层上必须是唯一的。

绘图标题

指定视口的描述性标题（最多 63 个字符）。此标题针对视口中的注释对象显示。

图层

指定哪些设计图层在视口中可见；请参阅可见性列。当编辑视口特性或创建/编辑视口样式时，允许更改视口中的一些图层特性；请参阅更改图纸图层或设计图层视口的特性。

类

指定哪些类在视口中可见；请参阅可见性列。当编辑视口特性或创建/编辑视口样式时，允许更改视口中的某些类特性，包括更改注释或裁剪对象的特性。可以覆盖选定视口的类可见性；请参阅更改图纸图层或设计图层视口的类特性。

比例

指定相对于页面的视口比例；选择比例，或选择“自定义”，然后输入自定义比例值

细节级别

在视口中选择符号和插件对象的详细程度；请参阅自定义符号定义和插件对象的二维和三维组件的细节水平。

墙壁、楼板和屋顶组件按中和高设置显示。

显示平面对象

对于所有视口视图设置，显示二维平面对象；取消选择后，二维平面对象仅显示在俯视图/平面图中

显示剖面之外的范围

如果详图视口是从剖面视口创建的，则选项可用；显示剖面剖切面之外的对象

显示二维组件

显示正交于视口的符号和插件对象实例的二维组件（如果可用）；请参阅概念：符号定义和插件对象的二维组件。当对象没有此视图的二维组件时，显示三维组件。

这仅适用于具有隐藏线渲染且在正交投影中设置为三维视图的视口。

如果详图视口是从设计图层剖面视口在取消选择平化显示的情况下创建，则视口仅在剪切图形内显示二维组件。

显示设置

背景渲染

如果详图视口是从视口创建的，则选项可用；有些模式启用背景渲染设置按钮以指定渲染参数如果为背景渲染模式选择了渲染样式，则该样式控制背景渲染设置；请参阅渲染样式。

背景渲染设置

如果详图视口是从视口创建的，则选项可用，而且选定的背景渲染模式会要求设置参数。见下文：

着色设置：着色选项

自定义 Renderworks 设置：自定义 Renderworks 选项

艺术 Renderworks 设置：艺术 Renderworks 选项

隐藏线、隐藏虚线和最终着色多边形设置：线渲染选项

草图设置：将草图样式应用至视口

显示二维填充

当背景渲染被设为“隐藏线”或“隐藏虚线”时，将显示平面对象和二维组件的二维填充；请参阅填充属性

RW 背景

如果详图视口是从视口创建且背景渲染模式为 Renderworks 模式，则选项可用。

如果选定渲染样式，但“RW 背景”选项均不可用，由此样式控制背景；请参阅渲染样式。

数据可视化

将数据可视化应用于视口，以隐藏对象或根据对象数据更改对象属性；请参阅通过数据或属性查看绘图

创建数据可视化图例

每次将数据可视化应用于视口时，自动添加数据可视化图例

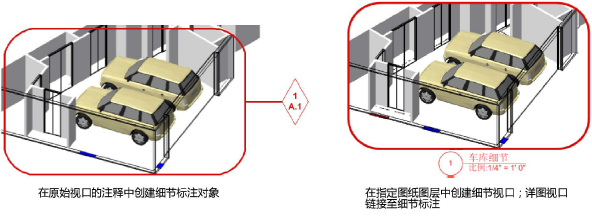

细节标注设置

细节标注样式

从“资源选择器”中选择样式

自动协调

在细节标注标记中使用视口中的绘图编号、绘图标题和图纸编号，如果视口重新编号或移至另一图层，则自动更新。取消选择以便手动输入此信息。

绘图编号/绘图标题/图纸编号

识别细节标注标记参照的视口。如果取消选择自动协调，则手动输入信息。否则，使用已链接视口的信息。
