在视口中显示深度

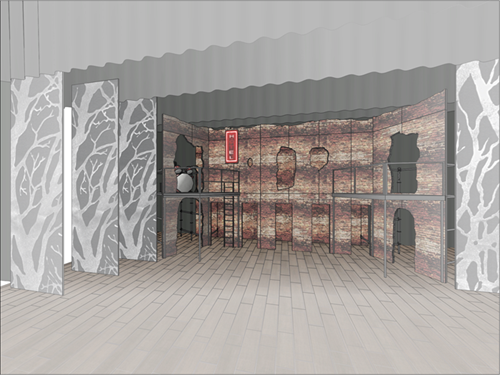

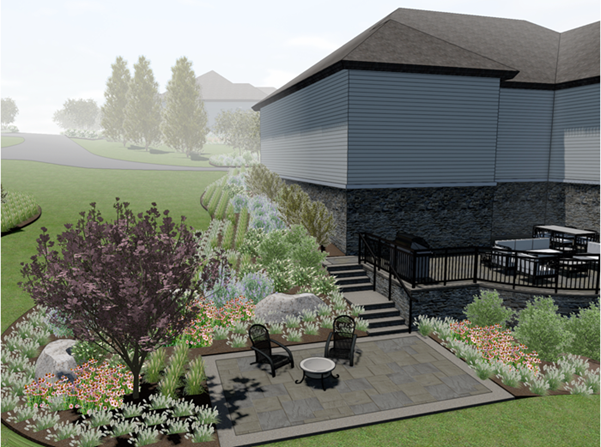

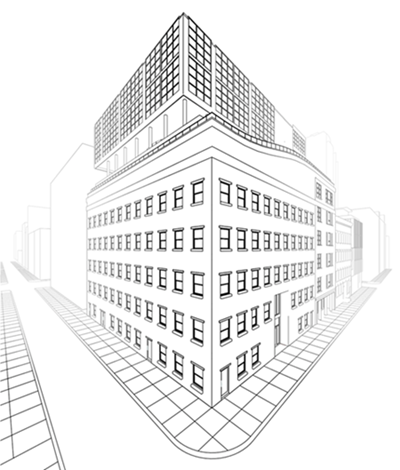

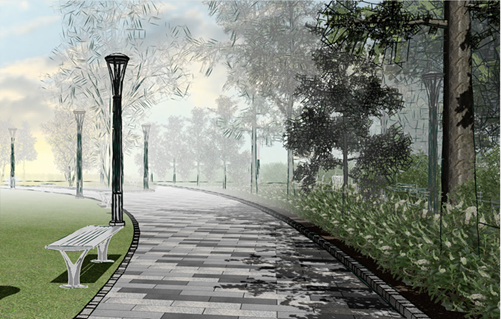

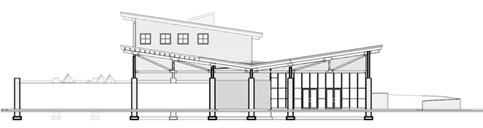

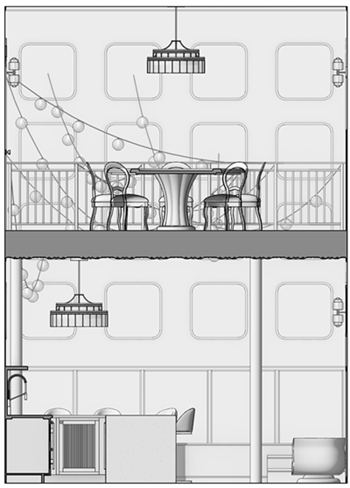

在着色或隐藏线渲染模式下渲染的图层视口和剖面视口（包括室内立面视口）提供深度提示选项，使透视图和正交视图能够更真实地显示距离视点较近或较远的物体。要为着色视口添加深度，请应用并定义一个渐变，使物体填充的颜色随着距离的增加而逐渐降低饱和度。要为隐藏线视口添加深度，请将线条的色调值和/或粗细设置为随距离的增加而后退。

对于有样式视口，与其他渲染设置一样，深度提示仅在渲染模式按实例设置时才可用。

由于深度提示既涉及艺术性，也涉及科学性，因此“阴影选项”和“隐藏线渲染设置”对话框中的交互式控件允许您使用两个点标记来调整沿渲染整个坡度上不同点处的渐变和线条。着色深度提示变化可随着您进行更改时显示预览，以便实时调整。隐藏线更改不会显示预览，但这些更改会在对话框关闭后无需更新视口便立即显示。

深度提示应用于视口的整个坡度，从视图中最近的对象（或剖面视口的剖面平面）到视图中最远的对象（或剖面视口的最远范围）。对于非剖面视口，使用剖立方显示视口可能有助于限制深度提示的范围。

要将深度提示应用于图纸图层视口或剖面视口：

执行以下任一操作：

要在创建使用“着色”或“隐藏线”渲染模式的视口或视口样式时应用深度提示，请单击对话框中的背景渲染设置；如果渲染使用隐藏线进行前景渲染，则单击前景渲染设置。

要将深度提示应用于使用着色或隐藏线渲染模式的选定视口，请单击“对象信息”面板上的背景渲染设置；如果渲染使用隐藏线作为前景渲染，请单击前景渲染设置。

如果视口使用着色背景渲染和隐藏线前景渲染，则可以分别调整每个渲染以将深度提示效果分层。

“着色选项”对话框或“隐藏线渲染设置”对话框将打开，其中的“深度提示”选项卡仅在此上下文中对话框打开时可用。

在“深度提示”选项卡上，启用所需的提示，然后对每个点标记进行必要的调整，让点标记随着距离增加而更改渐变或线条渐变/粗细。

要让视口的外观完全符合您的要求，您可能需要对每个视口进行多次实验并反复调整。

着色选项

单击以显示/隐藏参数。单击以显示/隐藏参数。

参数	描述
“常规/相机/质量”选项卡	与深度提示无关的选项卡和参数；请参阅着色选项
深度提示	从图纸图层视口或剖面视口的“对象信息”面板打开对话框时可用
启用深度提示	打开和关闭视口中的深度提示
位置	指示选定点标记沿整个渲染坡度的位置 (0.0-1.0)
渐变预览	在预览栏中显示渐变。该栏表示渲染的整个坡度，从最近到最远的可见对象。
点标记	指定渐变沿坡度的起始位置和结束位置；左侧标记代表视口中最近的对象，右侧标记代表模型背面或视口范围。将标记拖动到渐变预览区域中的新位置，并在下方指定其不透明度。左侧标记左侧和右侧标记右侧的渲染部分将保持与标记相同的不透明度。
不透明度	对于选定的点标记，将滑块向左拖动可降低不透明度，或者在滑块的右侧输入不透明度百分比 (0-100)。当不透明度降低时，渐变不会变得半透明而显示其后方的对象；颜色只是单纯变淡。

“隐藏线”选项

首次对隐藏线视口应用深度提示时，必须更新视口才能看到效果。后续的深度提示更改将自动应用。

单击以显示/隐藏参数。单击以显示/隐藏参数。

参数	描述
常规选项卡	与深度提示无关的选项卡和参数；请参阅线渲染选项
深度提示	从图纸图层视口或剖面视口的“对象信息”面板打开对话框时可用
位置	指示选定点标记沿整个渲染坡度的位置 (0.0-1.0)
线宽预览（第一个预览栏）	在预览栏中显示线宽。该栏表示渲染的整个坡度，从最近到最远的可见对象。
线条渐变预览（第二个预览栏）	在预览栏中显示线条的色调值。该栏表示渲染的整个坡度，从最近到最远的可见对象。
点标记	指定沿坡度线淡入淡出/粗细设置的起始和结束位置；左侧标记代表视口中的最近对象，右侧标记代表模型背面或视口范围。将标记拖动到预览区域中的新位置，并在下方指定其淡入淡出和/或粗细。左侧标记左侧和右侧标记右侧的渲染部分将保持与标记相同的值设置。虽然点标记位于线条渐变预览中，但线条粗细和曲面影线粗细的位置设置相同。
线宽	控制渲染线条的渐变和粗细
线条渐变	控制线条的色调值如何随着线条变远而变化。色调变化从为线条设置的原始属性或类值开始，因此，如果线条的饱和度已设置为低于 100%，则线条渐变将从该设置值开始，而不是从 100 开始。对于选定的点标记，将色调滑块向左拖动可提高色调亮度，或者在滑块的右侧输入百分比值（0 至 100）。选择平滑处理（慢速）可将线条分成更小的段，使线条平滑渐变；使用此选项，会导致在大型文件中绘制视口的速度变慢。
线宽	控制线条粗细如何随着线条距离的增加而变化。这些设置会调整所有类属性、线条粗细覆盖以及通过视口设置应用的缩放比例。对于选定的点标记，选择缩放粗细，然后将滑块拖动到 0% 到 200% 之间的值或输入一个百分比值，或者选择固定粗细将选定点处的线条粗细设置为固定值。要为固定粗细指定尚未提供的线宽，请点击列表中的设置粗细，然后输入值和单位。 Scaled Thickness 更适合表现物体在透视图中的远近变化。Fixed Thickness 更适合强调剖视图中不同物体之间的相对距离。选择渐缩处理（慢速）可将线条分成更小的段，使线条平滑渐缩粗细；使用此选项，会导致在大型文件中绘制视口的速度变慢。
表面影线线宽

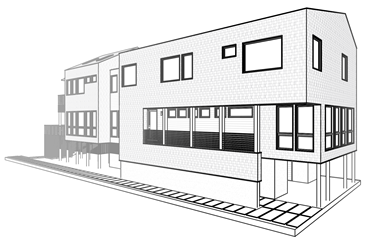

缩放表面影线的线宽	除了任何线宽设置外，还为曲面影线应用单独的比例。这可以使曲面影线看起来比轮廓更浅和/或更细。对于选定的点标记，向左拖动缩放粗细滑块可减小相对于轮廓的比例，或在滑块的右侧输入比例百分比值（0 至 100）

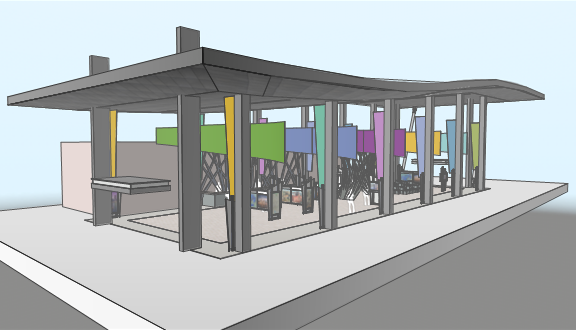

当视口具有着色背景渲染和隐藏线前景渲染时，可以将深度提示应用于这两种模式以实现效果分层。
