Tornillos tirafondo

Modo

Herramienta

Conjunto de herramientas

Consulte los modos en el tema La herramienta Inserción de símbolo.

Tornillo tirafondo



Detalles constructivos

Las herramientas Tornillo tirafondo y Tornillo tirafondo - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

Para insertar un tornillo tirafondo:

Pulse la herramienta y el modo deseado.

Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.



Parámetro

Descripción

Vista

(solo en vista 2D)

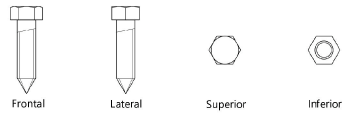

Seleccionar la vista 2D.



Serie

Escoja pulgadas o unidades métricas para que aparezcan los tamaños nominales correspondientes.

Tipo de cabeza

Seleccionar el tipo de cabeza del tornillo tirafondo.



Tamaño nominal

Seleccionar un tamaño nominal métrico o en pulgadas.

Longitud

Introducir la longitud debajo de la cabeza del tornillo.

Mostrar roscas

El parámetro traza el tornillo tirafondo con roscas.



Mostrar línea central

(solo en vista 2D)

El parámetro traza el tornillo tirafondo 2D con líneas centrales.
