DesignSeries00276.pngTornillos para chapa metálica

Modo

Herramienta

Conjunto de herramientas

Consulte los modos en el tema La herramienta Inserción de símbolo.

Tornillo para chapa metálica



Detalles constructivos

La herramienta Tornillo para chapa metálica y la herramienta Tornillo para chapa metálica - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

Para insertar un tornillo para chapas metálicas (tornillo autorroscante):

Pulse la herramienta y el modo deseado.

Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.



Parámetro

Descripción

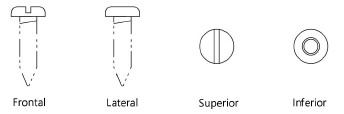

Vista

(solo en vista 2D)

Seleccionar la vista 2D.



Serie

Escoja pulgadas o unidades métricas para que aparezcan los tamaños nominales correspondientes.

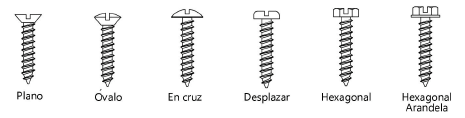

Tipo de cabeza

Seleccionar el tipo de cabeza del tornillo para chapas metálicas.



Tipo de ranura

Especificar el tipo de ranura.



Tipo de punto

Seleccionar el tipo de punto del tornillo para chapas metálicas.



Tamaño nominal

Seleccionar un tamaño nominal métrico o en pulgadas.

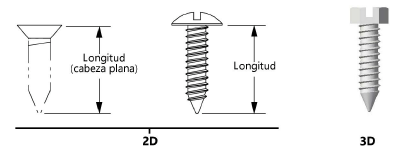

Longitud

Indique la longitud debajo de la cabeza del tornillo o la longitud total en el caso de los tornillos de cabeza plana.

Mostrar roscas

El parámetro traza el tornillo para chapa metálica con roscas.



Mostrar línea central

(solo en vista 2D)

El parámetro traza el tornillo para chapa metálica con líneas centrales.

Cómo insertar elementos de unión con la herramienta Tornillería

Tornillos tirafondo

Tornillos de cabeza moleteada

Tornillos para madera
