DesignSeries00297.pngTornillos para madera

Modo

Herramienta

Conjunto de herramientas

Consulte los modos en el tema La herramienta Inserción de símbolo.

Tornillo para madera



Detalles constructivos

La herramienta Tornillo para madera y la herramienta Tornillo para madera - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

Para insertar un tornillo para madera:

Pulse la herramienta y el modo deseado.

Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.



Parámetro

Descripción

Vista

(solo en vista 2D)

Seleccionar la vista 2D.



Serie

Escoja pulgadas o unidades métricas para que aparezcan los tamaños nominales correspondientes.

Tipo de cabeza

Seleccionar el tipo de cabeza del tornillo para madera.



Tamaño nominal

Seleccionar un tamaño nominal métrico o en pulgadas.

Longitud

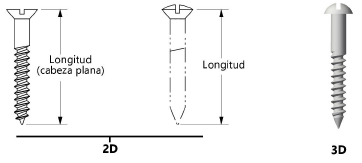

En el caso de los valores de longitud personalizados, anular la selección de Usar incrementos de longitud estándar e introducir la longitud debajo de la cabeza del tornillo (o la longitud total de los tornillos de cabeza plana).

Tipo de ranura

Especificar el tipo de ranura.



Usar incrementos de longitud estándar

El parámetro ajusta automáticamente la longitud según el incremento más cercano en función del tamaño. Deselecciónelo para introducir una longitud personalizada.

Mostrar roscas

El parámetro traza el tornillo para madera con roscas.

Mostrar línea central

(solo en vista 2D)

El parámetro traza el tornillo para madera con líneas centrales.
