调整磁贴

桁架符号内的磁贴控制桁架连接选项。如果您的自定义桁架连接不正确,请尝试更改磁贴的特性或位置以修复连接。如果桁架符号具有不寻常的自定义几何形状,或者如果根据无效的桁架连接数据插入了磁贴,则可能需要进行调整。

正确配置桁架磁贴后:

它的中心点与桁架轮廓的中心(也是桁架十字的中心)对准。

在沿桁架轮廓具有多个连接位置的中跨连接桁架中,磁贴的中心点必须与连接位置的中心对齐;请参阅中跨连接桁架

它的方向与桁架连接的悬挂角度相匹配。

其连接侧(带箭头)朝外,朝向连接桁架。

它的箭头指向桁架轮廓的正交顶部。



三角桁架中正确配置的磁贴

要检查和调整桁架磁贴:

对象编辑模式中打开桁架符号三维组件。有很多种方法可实现这一目的:

从“桁架特性”对话框中单击编辑符号中的磁贴;有关对话框的说明,请参阅设置自定义桁架参数

在绘图中选择一个桁架符号实例,然后从上下文菜单中选择编辑三维组件

在资源管理器中选择桁架符号,然后从上下文菜单中选择编辑三维组件

在编辑窗口中,选择一个磁贴。该特性会显示于“对象信息”面板中。

要调整磁贴:

编辑磁贴特性。

对磁贴进行手动重新定位。绘制连接桁架轮廓相对侧中点的布局线可能会有所帮助。这些线在必须放置磁贴的中心点相交。使用按点移动工具将磁铁移动到中心点。如果需要,使用旋转工具将磁贴旋转到正确的悬挂角度。

磁贴特性

从“对象信息”面板查看和编辑磁贴特性,手动放置磁贴时也会显示该面板。

单击以显示/隐藏参数。单击以显示/隐藏参数。

参数

说明

 X/Y/Z

设置磁贴位置

滚动角度

沿 X 轴旋转磁贴; 此值设置连接桁架的默认滚动角度

悬挂角度

沿 Y 轴旋转磁贴; 此值设置连接桁架的悬挂角度

旋转

沿 Z 轴旋转磁贴; 此值设置连接桁架的旋转

连接类型

 设置桁架连接的类型

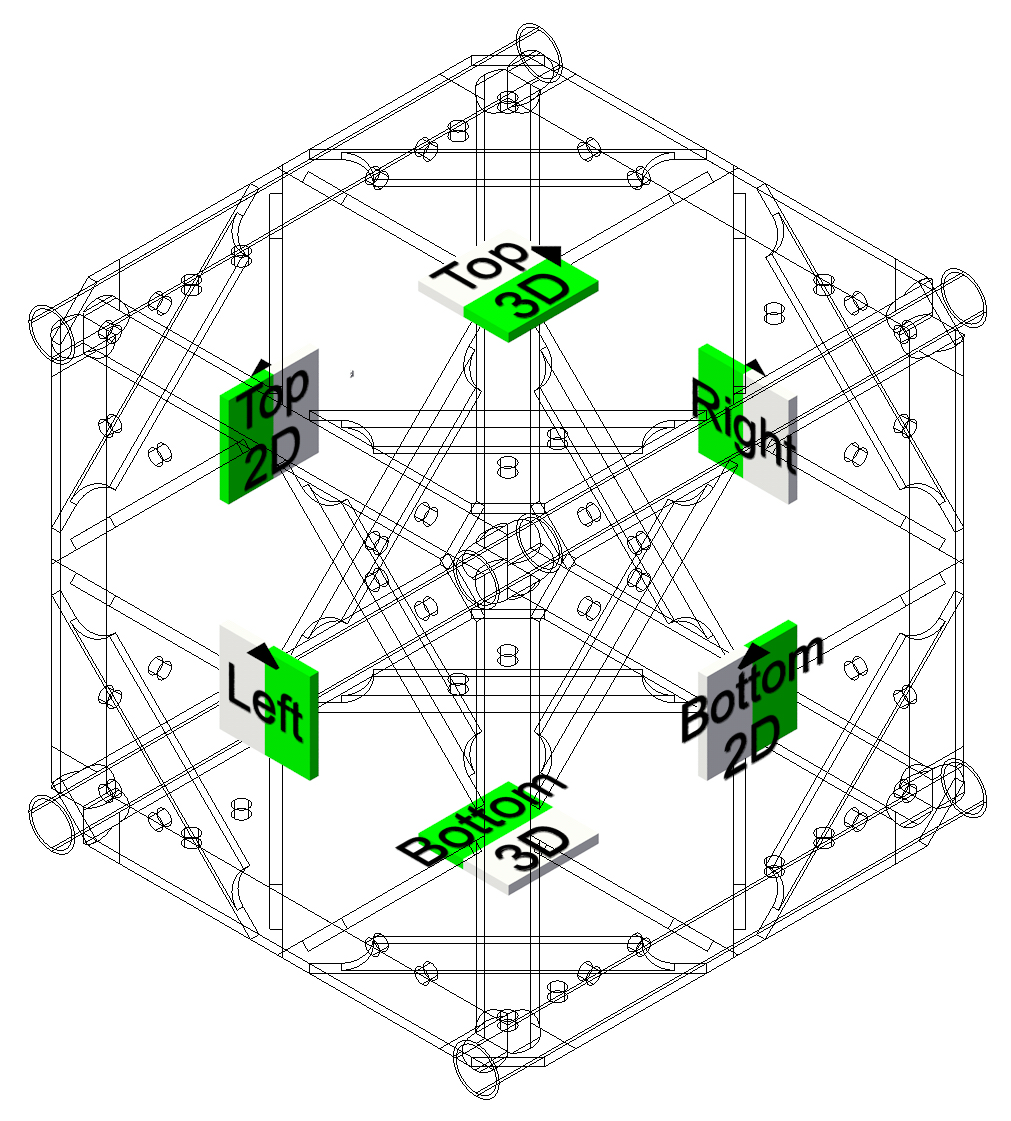

这些选项对应于自定义桁架角中的六种连接类型,此处以左侧等距视图显示

 性别

 设置桁架性别:

允许额外滚动角度

允许连接桁架的额外滚动角度。选项由磁贴上的黑色矩形指示。

三角桁架不支持滚动角度。

无:连接的桁架将始终与磁贴箭头对齐。

180°:连接的桁架可以与磁贴箭头对齐或以 180° 角连接,具体取决于光标位置。

90°、180°、270°: 连接的桁架可以与磁贴箭头对齐或以 90°、180°或 270° 角连接,具体取决于光标位置。

复杂配置

在具有不寻常的自定义几何形状的桁架符号中,磁贴可能需要调整。

下面的示例说明了所需的磁贴类型以及它们在复杂的角部、轮毂和中跨连接桁架(例如栅格和模块化桁架)中放置的位置。

六向角桁架

轮毂桁架

中跨连接桁架
