LandmarkColocar árboles existentes

Herramienta

Espacio de trabajo: Conjunto de herramientas

Árbol existente

Design Suite: Planificación de sitio

Landmark: Superficie blanda

Para colocar un árbol existente:

Haga clic en la herramienta.

Haga clic para colocar el objeto en el dibujo y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.

La apariencia del árbol existente podría no coincidir con su configuración 2D hasta que no se hayan especificado ciertos parámetros en la paleta Información del objeto. Por ejemplo, hasta que la Acción es especificada el árbol no se presenta con el conjunto de símbolos configurado Retener o Quitar; la significación debe ser configurada para que el color de significación sea presentado.


Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro

Descripción

Obtener datos de especie

Abre el cuadro de diálogo Datos de especies para seleccionar una especie de árbol desde la lista; consulte Especificar información de especie de árbol existente

Nombre botánico/Nombre común

Presenta nombre botánico y común del árbol cuando es obtenido haciendo clic en Obtener datos de especie; de manera alternativa, ingrese el nombre botánico y común si no está usando la información de base de datos de plantas

Opciones de etiqueta y número

Abre el cuadro de diálogo Opciones de etiqueta y número para configurar las opciones de etiqueta de ID de planta y numeración automática; consulte Numeración automática y etiquetas de ID de árbol existente

Número de árbol

Presenta el número automático del árbol cuando numeración automática es activada; si numeración automática no es seleccionado, ingrese un número de ID para el árbol

Origen

Especifica si el árbol es una especie endémica, nativa o exótica

Altura

Configura la altura del árbol

Tamaño de copa irregular

Abre el cuadro de diálogo Tamaño de copa irregular para especificar la forma de plano de una copa irregular en lugar de usar el método de diámetro de copa regular; consulte Especificar una copa irregular.

Ángulo de norte

(forma de copa irregular)

Gira una copa irregular para activar cotas Norte, Este, Sur y Oeste de la copa para que estén correctamente alineadas con los puntos del compás

Diámetro máximo de copa

(forma de copa regular)

Configura diámetro máximo de copa del árbol

También usar diámetro mínimo de copa

(forma de copa regular)

Activa la opción diámetro mínimo de copa, lo cual permite especificar un tamaño de copa más pequeño adicional para formas de copa de árbol que son ovaladas en lugar de circulares

Diámetro mínimo de copa

Especifica la cota mínima de la copa; la forma de copa ovalada es creada dentro de los valores máximos y mínimos especificados. La forma sólida 3D también es afectada.

Girar copa

(forma de copa regular)

Configura el ángulo de giro de la copa de árbol; esto es útil cuando la copa es una forma elíptica o irregular

Altura de primera rama

Indica la altura de la rama más baja (primera); esto determina la posición inferior de la copa 3D

DAP

Especifica el diámetro del tronco de árbol a la altura del pecho. La altura de pecho de un adulto es considerada entre 51–55” (1.3–1.4 m) sobre el suelo. El valor DAP también determina el diámetro inicial de las zonas de raíz principal y crítica.

Un árbol con múltiples tallos se presenta con el número de tallos después del valor DAP, el cual no puede ser editado. Dado que este tipo de árbol no tiene un único tronco central, el DAP es calculado de manera diferente, calculando la raíz cuadrada de la suma del valor de diámetro de cada tallo al cuadrado.

Múltiples tallos

Abre el cuadro de diálogo Calculadora de múltiples tallos para árboles con más de un tronco central o tallo. Seleccione Usar múltiples tallos y luego especifique el diámetro de cada tallo o tronco a incluir en el cálculo DAP. El DAP es calculado automáticamente, pero puede ser ajustado si es necesario.

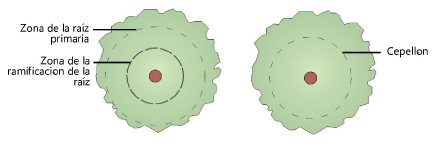

Presentación de raíz

Configura si presentar las zonas de raíz principales y/o críticas, sólo la zona de cepellón o ninguna zona de raíz. Especifique la apariencia de las zonas haciendo clic en Propiedades 2D (consulte Configurar apariencia 2D de árbol existente). Las zonas de raíz se mueven con la ubicación del tronco de árbol.



Diámetro de raíz crítica

Especifica el diámetro de la zona de raíz crítica; inicialmente, este valor es configurado a 2.5 veces el DAP, pero el valor puede ser cambiado. Un valor cambiado es restablecido si Presentación de raíz es desactivado; configure el valor a 0 (cero) para volver a aplicar el factor DAP.

Diámetro de raíz principal

Especifica el diámetro de la zona de raíz principal; inicialmente, este valor es configurado a 5 veces el DAP, pero el valor puede ser cambiado. Un valor cambiado es restablecido si Presentación de raíz es desactivado; configure el valor a 0 (cero) para volver a aplicar el factor DAP.

Diámetro de cepellón

Cuando el cepellón es configurado para ser presentado, indica el diámetro del cepellón

Protección de árbol

Seleccione cómo presentar el área alrededor del árbol que protege el árbol; consulte Especificar la zona de protección de árbol

Radio de esquina ZPA

(zonas irregulares)

Cuando el modo edición de zona de protección de árbol es activado para zonas de protección irregulares, especifica el radio de esquina de la zona de protección; configure un valor menor para simular esquinas agudas

Radio ZPA

(zonas circulares)

Para una zona de protección de árbol circular o 12 x DAP, presenta el radio de la zona

Área ZPA

Presenta el área calculada de la zona de protección de árbol

Condición

Indica la condición del árbol: excelente, bueno, promedio, pobre o personalizado

Condición personalizada

Cuando una condición personalizada es seleccionada, ingrese la condición de árbol personalizada

SULE

Indica la clasificación de expectativa de vida útil y segura (SULE por sus siglas en inglés) para el árbol Un valor de expectativa de vida personalizado puede ser ingresado.

SULE personalizado

Cuando un SULE personalizado es seleccionado, ingrese una expectativa de vida personalizada

Significación

Especifica la significación del árbol existente. Esta selección hace que se presente el color de significación configurado en el cuadro de diálogo Propiedades 2D. Una significación personalizada puede ser configurada.

Significación personalizada

Cuando una significación personalizada es seleccionada, ingrese la significación de árbol personalizada.

Para conservar la capacidad de configurar y presentar el color de significación automáticamente, seleccione uno de los valores de significación proporcionados y luego seleccione Personalizado. Mantenga la palabra de significación predeterminada inicial y luego ingrese toda información personalizada. Por ejemplo, para usar la categoría Peligroso, pero agregar comentarios personalizados, seleccione Peligroso y luego Personalizado. La palabra “Peligroso” se presenta para Significación personalizada. Después de la palabra Peligroso, agregue un comentario personalizado, como “Peligroso - eliminar inmediatamente“. Al retener la palabra Peligroso al inicio del comentario personalizado, el color de significación seleccionado para Peligroso aún se presenta.

Acción/Comentario

Indica la acción a tomar para el árbol. La categoría seleccionada (Retener, Trasplantar o Quitar) determina el símbolo a presentar en base a las selecciones realizadas en el cuadro de diálogo Propiedades 2D. Una acción personalizada puede ser configurada.

Al trasplantar un árbol, configure la Acción de árbol original a Trasplantar - Ubicación original. Copie el árbol, desactivando sus propiedades de numeración automática, y asígnelo manualmente al mismo Número de árbol que el árbol original. Mueva la copia hasta la nueva ubicación de árbol y configure la Acción para la copia a Trasplantar - Ubicación propuesta.

Acción personalizada

Cuando una acción personalizada es seleccionada, ingrese la acción personalizada a tomar para el árbol.

Para conservar la capacidad de configurar el símbolo presentado automáticamente, seleccione una de las acciones proporcionadas y luego seleccione Personalizado. Mantenga la categoría de acción predeterminada inicial y luego ingrese toda información personalizada. Por ejemplo, para usar la categoría Quitar, pero agregar comentarios personalizados, seleccione Quitar y luego Personalizado. La palabra “Quitar” se presenta para Acción personalizada. Después de la palabra Quitar, agregue un comentario personalizado, como “Quitar - dañado por tormenta“. Al retener la palabra Quitar al inicio del comentario personalizado, el símbolo seleccionado para Quitar aún se presenta.

Campos de arbolista adicionales

Estos campos especializados solo se presentan cuando son activados en el cuadro de diálogo Campos adicionales; cada árbol puede ser calificado en función de si cumple con los criterios de arbolista

Forma

Esto se refiere a la forma del árbol, desde uniforme (excelente) a asimétrico (pobre)

Estructura

Árboles con excelente integridad estructural, creciendo en su hábitat natural, califican mejor que árboles menos estables o árboles que no están creciendo en un hábitat típico para el tipo de árbol

Vigor

Esto describe la salud del árbol y si está creciendo bien, sin plagas y con buena forma y estructura.

Diámetro en base

El diámetro en base es el diámetro del tronco medido inmediatamente sobre la base del árbol donde el tronco es mayoritariamente paralelo, según lo mostrado por la línea roja en este ejemplo:


Mostrar zona de raíz estructural

La zona de raíz estructural (ZRE) se refiere al área circular alrededor de la base de un árbol que es requerida para la estabilidad estructural del árbol. La apariencia del indicador de ZRE es configurado por los parámetros de Zona de raíz crítica (Color/Estilo de línea crítica en las Propiedades 2D).

Radio de ZRE calculado

Presenta el valor de radio de zona de raíz estructural en metros, calculado en base al valor de diámetro en base (D) según la siguiente fórmula:



Si el valor calculado es menor al Radio de ZRE mínimo especificado en el cuadro de diálogo Campos adicionales, el valor mínimo es presentado en su lugar.

Nivel reducido/Edad/Año de plantación/Fecha de evaluación/Ubicación/Notas

Estos parámetros proporcionan información adicional sobre el árbol y pueden ser incluidos en informes. Notas pueden ser seleccionadas para su presentación en la etiqueta de árbol. Los nombres de campo pueden ser editados, y campos adicionales pueden ser agregados, haciendo clic en Campos adicionales.

Propiedades 2D

Abre el cuadro de diálogo Propiedades 2D para configurar opciones de presentación para los componentes de símbolo 2D, colores de significación, y atributos de zona de raíz y de zona de protección de árbol; consulte Configurar apariencia 2D de árbol existente

Propiedades 3D

Abre el cuadro de diálogo Propiedades 3D para configurar las opciones de presentación copa 3D y tronco; consulte Configurar apariencia 3D de árbol existente.

Campos adicionales

Abre el cuadro de diálogo Campos adicionales para personalizar campos en la paleta Información del objeto, agregar campos personalizados e incluir parámetros de arbolista a informes de hoja de cálculo

Etiquetas de campo y visibilidad personalizadas

Los primeros seis campos predeterminados desde la paleta Información del objeto pueden ser editados para usar nombres de campo diferentes, y cuatro campos adicionales pueden ser nombrados.

Independiente de los nombres usados para los campos, las fórmulas de hoja de cálculo para presentarlos permanecen fijas; pase el mouse sobre cada campo para ver su fórmula asociada en el texto de ayuda.

Campo 1: =(“Árbol existente”.“NR”)

Campo 2: =(“Árbol existente”.“Edad”)

Campo 3: =(“Árbol existente”.“Año de plantación”)

Campo 4: =(“Árbol existente”.“Fecha de evaluación”)

Campo 5: =(“Árbol existente”.“Ubicación”)

Campo 6: =(“Árbol existente”.“Comentarios”)

Campo 7–Campo 10: =(“Árbol existente”.“Campo x”) donde x es el número de campo

Presentación

Seleccione cuántos campos a presentar en la paleta Información del objeto

Campos de arbolista adicionales

Presenta parámetros de arbolista especializado en la paleta Información del objeto

Presentar forma, estructura y vigor

Presenta estos campos en la paleta Información del objeto

Presentar base, zona de raíz estructural, etc.

Presenta estos campos en la paleta Información del objeto

Radio ZRE mínimo

Especifica el radio mínimo de Zona de raíz estructural (ZRE) requerido; si el radio ZRE calculado es menor a este valor, este valor es usado en su lugar

Aplicar propiedades

Los campos personalizados pueden ser aplicados a un único árbol, a todos los árboles en el dibujo, y como las configuraciones predeterminadas de la herramienta.

Sólo este objeto: Aplica las propiedades al árbol existente actualmente seleccionado

Todo objeto en archivo: Aplica las propiedades a todo árbol existente en el dibujo

Este objeto + valores predeterminados de archivo: Aplica las propiedades al árbol existente actualmente seleccionado y configura las propiedades como las preferencias predeterminadas para la herramienta Árbol existente. Árboles existentes colocados por la herramienta después de hacer clic en Aceptar tendrán las propiedades aplicadas.

Todo objeto en archivo + valores predeterminados de archivo: Aplica las propiedades a todo árbol existente en el dibujo y configura las propiedades como las propiedades predeterminadas para la herramienta Árbol existente. Árboles existentes colocados por la herramienta después de hacer clic en Aceptar tendrán las propiedades aplicadas.

Documentar árboles existentes
