Editar un diseño de ensamblaje de puerta y ventana
Cuando el diseño de ensamblaje de puerta y ventana es configurado por instancia, usted puede personalizar el diseño en modo edición de objeto. La paleta de herramientas Edición de ensamblaje, que sólo está visible en modo edición de objeto para un ensamblaje de puerta y ventana, proporciona herramientas que agregan, quitan o editan partes individuales de un ensamblaje, incluyendo marcos y maineles; unidades de puerta, ventana y otras; y accesorios incluyendo dinteles, alféizares y más. Las herramientas Desplazarse panorámicamente, Sobrevolar y Cinta métrica también están disponibles para ayudar con navegación colocación. En modo edición de diseño de ensamblaje, toda otra paleta de herramientas está desactivada y sólo las herramientas de la paleta Edición de ensamblaje pueden ser usadas.

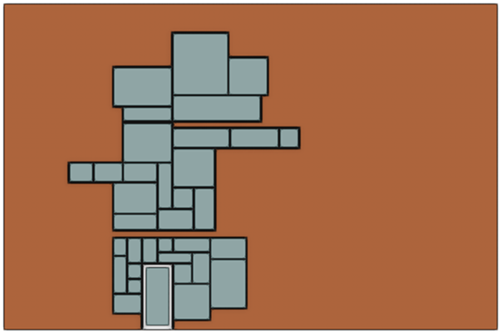

Usted puede remodelar objetos individuales dentro de un ensamblaje en modo edición de objeto, y esos cambios pueden cambiar la forma general del diseño; sin embargo, puede ser más efectivo remodelar el ensamblaje general en la capa de diseño usando la herramienta Remodelar y luego editar el diseño. Para diseños de ensamblajes especialmente complejos, lo más eficiente es crear un ensamblaje sólo basado en la forma general y luego usar las herramientas de edición para agregar partes según sea necesario.
Para editar un diseño de ensamblaje:
Haga uno de los siguientes:
En el cuadro de diálogo Estilo de ensamblaje de puerta y ventana, haga clic en Editar diseño de ensamblaje de puerta y ventana.
En la paleta Información del objeto de un ensamblaje con el diseño configurado por instancia, haga clic en Editar diseño de ensamblaje.
Haga doble clic o clic con el botón derecho del mouse en un ensamblaje con el diseño configurado por instancia, seleccione Editar desde el menú de contexto, y luego haga clic en Diseño en el cuadro de diálogo Editar ensamblaje de puerta y ventana.
Se abre el modo edición de objeto y la paleta Edición de ensamblaje está disponible. Cuando es abierta desde un ensamblaje en el dibujo, la vista inicial es la misma que la capa de diseño cuando el modo edición de objeto fue abierto. Sin embargo, independiente de la posición del objeto en la capa de diseño, la vista Frontal en modo edición de objeto siempre muestra el lado exterior del ensamblaje y las otras vistas estándares son relativas a esa vista frontal.
En modo edición de objeto, agregue, edite o elimine partes de ensamblaje según lo descrito en Editar objetos en un ensamblaje de puerta y ventana, Agregar unidades a un ensamblaje de puerta y ventana y Agregar accesorios a un ensamblaje de puerta y ventana.
