插入直桁架
|
模式 |
工具 |
工作空间：工具集 |
|
用于创建单线的模式 |
直桁架
|
Design Suite：细节设计 Spotlight：升降装置/Braceworks |
用直桁架工具插入和配置直桁架。将直桁架用作升降装置对象，因此照明设备和其他负载可以直接附加到桁架上。直桁架支持完全三维旋转，并且可用于创建示意图。

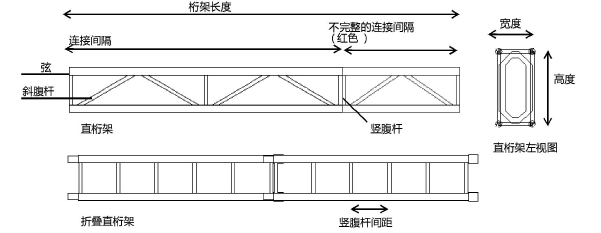

直桁架参数如下图所示。
要将直桁架添加到灯位图：
单击该工具。

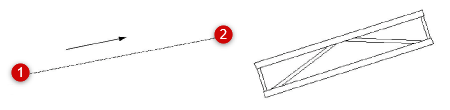

单击以将对象放置在绘图中，然后再次单击以设置长度和旋转。
第一次在文件中使用该工具时，“特性”对话框打开。设置默认参数。参数可以稍后从“对象信息”面板编辑。
桁架是二维/三维混合对象。复杂桁架会延长模型的三维渲染时间。
|
参数 |
说明 |
|
饰板高度 |
指定对象上最低点的高度。这是桁架相对于地平面的绝对高度。如果对象以其滚动或悬挂角度旋转，或者如果其插入点不是对象的最低部分，则饰板高度可能与 Z 高度不同。 |
|
滚动角度 |
沿 X 轴旋转桁架；桁架围绕其插入点旋转 |
|
悬挂角度 |
沿 Y 轴旋转桁架；桁架围绕其插入点旋转 调整此角度后，桁架在俯视图/平面视图中可能会显得较短，附加的负载可能会重叠。 |
|
旋转 |
沿 Z 轴旋转桁架；桁架围绕其插入点旋转 |
|
位置名称 |
输入名称以供识别和报告。当桁架用作悬挂位置时，此名称会自动填充任何附加负载对象的位置字段。 |
|
索引 |
指定桁架的唯一标识符，与名称组合用于标识和报告目的 |
|
长度 |
指定绘图单元中桁架的长度 |
|
横截面 |
显示 Braceworks 结构的关联横截面信息 |
|
桁架横截面 |
当横截面文件与桁架关联时，显示横截面唯一 ID 号，如指定横截面数据中所述。 有效计算需要横截面信息；如果没有确定的横截面，无法完成计算。 |
|
轮廓 |
从列表选择桁架轮廓 |
|
连接 |
从列表选择连接类型 |
|
连接间隔 |
指示将桁架分隔成组件分段的距离 |
|
折叠 |
指示折叠桁架 |
|
预先吊装 |
选择是否包括灯条 |
|
高度/宽度 |
显示桁架的高度和宽度值 |
|
弦轮廓 |
选择圆形或方形弦管 |
|
弦宽 |
显示圆形弦的直径或方形弦的宽度 |
|
竖腹杆间距 |
指定竖腹杆的间隔 |
|
竖腹杆轮廓 |
选择圆形或方形竖腹杆管 |
|
顶部/侧部竖腹杆直径 |
指示顶部和侧边灯架排杆管的直径；输入 0 可不绘制灯架排杆 |
|
斜腹杆轮廓 |
选择圆形或方形斜腹杆管 |
|
顶部/侧部斜腹杆直径 |
指示顶部和侧部斜腹杆管的直径。输入 0，则不绘制任何斜腹杆。 |
|
分布重量 |
指定沿桁架长度的桁架重量 |
|
显示三维细节 |
使用较多的三维细节渲染桁架 |
|
显示方向 |
在桁架上放置方向指示器 |
|
高亮显示 |
以红色显示奇数大小的桁架分隔物 |
|
消息 |
提供有关桁架放置的信息并指示成功放置 |
|
选择桁架系统 |
选择当前的桁架和系统中任何其他连接的结构元件 |
|
转换为悬挂位置 |
选择整个系统，包括桁架和任何连接的升降装置对象，以转换为一个或多个悬挂位置。任何附加的负载都与创建的悬挂位置相关联；请参阅创建悬挂位置对象。 |
|
设备子部件 |
列出组成对象的子部件。这些子部件在设备和库存列表中单独计数和报告。 该类型对象的参数必须在Spotlight 首选项：“库存”窗格。 |
|
设备虚拟部件 |
虚拟部件与对象关联，并在设备和库存列表中报告，但不在绘图中显示。添加虚拟部件后，它们列于“对象信息”面板中。 |
|
编辑虚拟部件 |
打开“虚拟部件”对话框以将虚拟部件添加到对象；请参阅管理虚拟部件和独立虚拟部件 |
|
指派源 |
打开“指派源”对话框以将对象及其子部件和虚拟部件指派到库存源；请参阅将设备指派到库存 |
选择高亮显示时，以红色显示小于定义间隔长度的连接间隔。
