编辑路缘
编辑路缘参数
路缘创建后,可以从“路缘设置”对话框(通过单击“对象信息”面板上的路缘设置打开)中编辑按实例设置的参数。某些参数可以直接在“对象信息”面板中进行编辑。请参阅路缘首选项。
编辑路缘几何图形
|
工具 |
工具集 |
快捷键 |
|
形状重调
|
基础 |
- (连字符) |
通过选择形状重调工具在俯视图/平面图或三维视图中编辑选定路缘的几何图形。常规的二维形状重调模式以及几个特殊模式可用。可用模式取决于视图。请参阅重调对象的形状以获取有关该工具的常规信息。
要在编辑时精确移动控制点,在“数据”栏输入值。
|
模式 |
说明 |
|
编辑路径
(俯视图/平面图) |
使用二维形状重调模式编辑多段线路径 |
|
编辑修整器
(三维视图) |
移动、添加或移除前后边缘修整器顶点;与编辑对话框模式一起使用时,将打开“编辑路缘标高”对话框以编辑轮廓中路缘分段的标高。请参阅管理路缘和修整器标高 |
|
编辑位置
|
移动、添加或删除标高顶点。与编辑对话框模式一起使用时,将打开“编辑路缘标高”对话框以编辑轮廓中路缘的标高,或打开“编辑角”对话框以编辑选定角的处理方式;请参阅管理路缘和修整器标高或管理路缘角 |
|
编辑插入件
|
移动、添加或移除插入件;与编辑对话框模式一起使用时,将打开“编辑插入件”对话框以编辑选定的插入件;请参阅管理路缘插入 |
|
编辑接合
|
根据选定的子模式,延伸两个路缘以彼此接触 |
|
二维形状重调模式 (俯视图/平面图) |
在编辑路径模式下,在俯视图/平面图中选择/添加/删除/更改顶点,如二维形状重调模式中所述 |
|
沿路径移动
|
在编辑修整器模式下,沿路径移动修整器顶点。 在编辑位置模式下,沿路径移动标高顶点。 在编辑插入件模式下,沿路径移动插入件。 |
|
垂直移动
(三维视图) |
在编辑修整器模式下,垂直移动修整器顶点。 在编辑位置模式下,垂直移动标高顶点;按 Tab 键在浮动数据栏中输入特定标高。 |
|
添加
|
在编辑修整器模式下,添加前后边缘修整器顶点。 在编辑位置模式下,添加标高顶点位置。 在编辑插入件模式下,将在插入件符号中选择的插入件添加到路缘;单击以沿路缘放置插入件。 |
|
移除
|
在编辑修整器模式下,移除前后边缘修整器顶点。 在编辑位置模式下,移除标高顶点位置。 在编辑插入件模式下,移除选定的插入件。 |
|
编辑对话框
|
|
|
连接延伸
|
在编辑接合模式下,延伸两个路缘,使其以 T 形位置接触 |
|
接合剪辑
|
在编辑接合模式下,延伸两个路缘,使其以 L 形相交,并根据单击位置的定义剪裁路缘 |
|
重力
|
将路缘与其下方的三维对象重新对齐;使用该模式可以从路缘中移除所有自定义标高设置,并将其重新拟合到场地模型。 |
|
插入件符号 |
将插入件添加到路缘时,从“资源选择器”中选择插入件符号 |
将路缘重新对齐到曲面
放置在场地模型上时,如果场地模型标高在路缘下方发生变化,则应用重力模式。如果路缘放置在标高发生变化的其他三维对象顶部,也是如此。发送到曲面命令不能与路缘一起使用,因为这不允许路缘调整到多个标高点。应用按类发送到曲面选项(在“路缘设置”的“常规”窗格上)控制可影响路缘标高的对象;要忽略某些对象,只需取消选择其类名称。路缘永远不会被发送到场地修整器、植物或现有树的曲面。
与硬景观或景观区域关联的路缘将自动调整以匹配关联的对象。
要将路缘与其下方的对象重新对齐:
选择路缘。
单击形状重调工具,然后单击重力模式。
路缘被重置为适合其下面的合格对象。
接合路缘
您可以根据所选的子模式,以 T 形或 L 形配置连接路缘;进行了形状重调的路缘标高将根据其连接的路缘标高进行调整。接合后的路缘仍然是单独的对象。
要接合两个路缘:
选定路缘后,在编辑接合模式下,使用接合延伸(对于 T 形接合)或接合剪辑(对于 L 形接合)子模式,单击形状重调工具。
执行以下任一操作:
对于 T 形接合,单击与要接合的路缘距离最近的路缘的蓝色图柄。将光标移动到接合路缘,该路缘将高亮显示以表明其符合接合条件。单击第二个路缘以完成接合。第一个路缘将延伸到与第二个路缘的交点。
对于 L 形接合,单击与要接合的路缘距离最近的路缘的蓝色图柄。将光标移动到接合路缘,该路缘将高亮显示以表明其符合接合条件。单击第二个路缘上要在接合剪辑操作中保留的部分。第一个路缘延伸至与第二个路缘的交点,第二个路缘被剪辑以形成 L 形。如果两个路缘未对齐,导致在仅延伸第一个路缘时这两个路缘才会相交,则第二个路缘也会延伸,使它们相交。

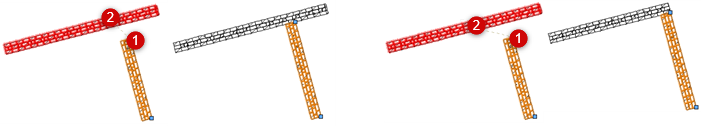

在接合延伸(T 形接合)模式和接合剪辑(L 形接合)模式下接合路缘
