计算并显示坡度与标高
|
工具 |
工作空间：工具集 |
|
坡度
|
Design Suite、Architect、Spotlight：建筑外壳 Landmark：场地规划和尺寸标注/备注 |
坡度工具在所有 Vectorworks Design Suite 产品中可用，但其场地模型功能需要仅在 Landmark 和 Architect 产品中可用的附加功能。

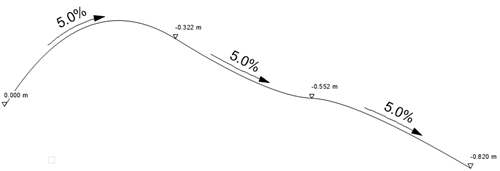

用于场地规划时，坡度工具在场地计划文档上标注地形边坡。它还可用于分析绘图中的坡度并识别需要注意的关键坡度；请参阅坡度设置：“分析”窗格。
可创建连接的坡度对象网络以显示整个曲面的标高和坡面特征。坡度对象可与场地模型配合使用（自动从场地模型选取标高），并可修改场地模型。如果场地模型尚不存在，三维位点可从坡度对象标高生成，然后这些三维位点便可用作创建场地模型的基础。
|
模式 |
说明 |
|
顶点
|
使用选择的多段线创建选项和当前首选项设置绘制坡度 |
|
线性插入
|
根据设置的标高参数或场地模型绘制坡度 |
|
编辑标高
|
更改一个或多个现有坡度对象的标高值 |
|
多段线创建选项 |
对于顶点模式，选择绘制对象路径多段线的方法 |
|
参数 1/参数 2 |
给定两个参数，计算其余参数的坡度参数；选择要绘制坡度的两个已知参数。请参阅坡度设置：“常规”窗格。 |
|
审查和调整
|
对于线性插入模式，在创建坡度线后打开“坡度设置”对话框 |
|
更新
|
更新绘图中的所有坡度对象，应用当前的首选项设置并更新任何重叠的标高点 |
|
首选项
|
为坡度对象设置默认全局首选项 |
